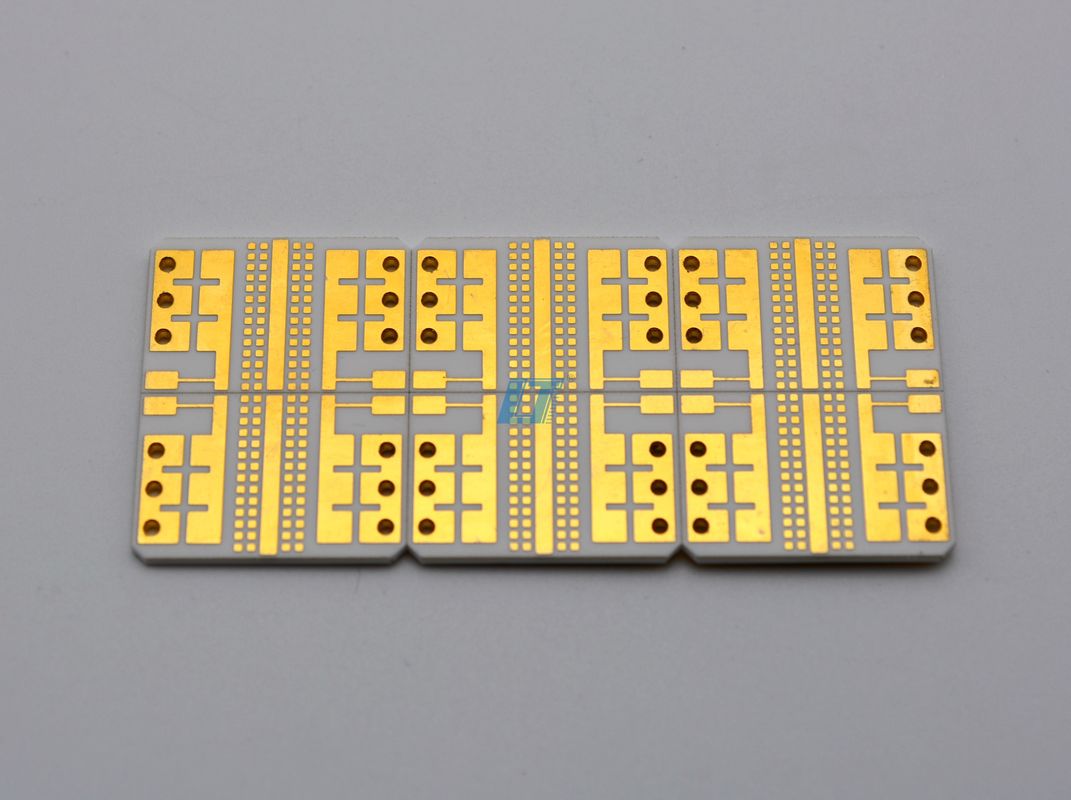

OEM ODM Tavola PCB ceramica con maschera di saldatura nera alta costante dielettrica

Descrizione del prodotto:

La scheda PCB in ceramica è un componente elettronico all'avanguardia progettato per soddisfare i più alti standard di efficienza, durata e affidabilità nelle applicazioni più esigenti.Questo prodotto è un PCB ibrido in ceramica, il che significa che combina il meglio di entrambi i mondi: la robustezza e la gestione termica della ceramica con la versatilità e la convenienza della tecnologia PCB tradizionale.Le dimensioni della tavola sono un compatto 22 mm per 19 mm, che lo rende adatto a una vasta gamma di dispositivi elettronici in cui lo spazio è prezioso.

Una delle caratteristiche più critiche della scheda PCB ceramica è la sua composizione materiale.Questi materiali sono scelti per le loro eccezionali proprietà, con elevata conduttività termica, eccellente isolamento elettrico e resistenza all'usura chimica e meccanica.mentre la variante ALN offre una conduttività termica ancora più elevata per gli ambienti più difficili dal punto di vista termico.

Il PCB è caratterizzato da una costante dielettrica elevata, che va da 6,0 a 10.0, il che è indicativo della sua eccellente capacità di immagazzinare e rilasciare energia elettrica.Questo rende la tavola PCB ceramica una piattaforma ideale per applicazioni ad alta frequenza in cui le proprietà dielettriche sono crucialiE' perfetta anche per la tecnologia LED, l'elettronica di potenza e i circuiti digitali ad alta velocità.quando la costante dielettrica svolge un ruolo significativo nelle prestazioni complessive del sistema elettronico.

Un'altra caratteristica distintiva di questa scheda PCB in ceramica è la sua gamma di temperature di funzionamento. La scheda è progettata per funzionare in modo ottimale in condizioni estreme, da -50°C a 150°C.Questa vasta gamma di temperature assicura che il PCB possa resistere ai rigori di ambienti difficili, comprese le applicazioni automobilistiche, aerospaziali e industriali.

Inoltre, la scheda è dotata di una maschera di saldatura di alta qualità in nero, che non solo conferisce alla scheda un aspetto elegante e professionale, ma ne migliora anche le proprietà termiche.Il nero assorbe il calore in modo più efficiente, favorendo la rapida dissipazione del calore dai componenti montati sulla scheda, caratteristica particolarmente utile per applicazioni ad alta potenza e LED,quando la gestione del calore è essenziale per la longevità e l'affidabilità dell'insieme elettronico.

Come parte della progettazione avanzata della scheda PCB ceramica, essa può incorporare diverse tecnologie di PCB ceramici come DBC (Direct Bond Copper), DPC (Direct Plated Copper),LTCC (ceramica a bassa temperatura)DBC e DPC sono noti per la loro eccellente gestione termica e sono comunemente utilizzati nell'elettronica di potenza, mentre LTCC e HTCC sono adatti per complessi,Disegni a PCB a più strati e sono spesso impiegati in applicazioni ad alta frequenza.

La versatilità del PCB dielettrico in ceramica lo rende una scelta top per una vasta gamma di industrie, tra cui dispositivi medici, telecomunicazioni, militari ed elettronica di consumo.La sua robustezza, unita a prestazioni termiche ed elettriche superiori, garantisce che qualsiasi prodotto equipaggiato con la scheda PCB in ceramica sia predisposto a beneficiare di una maggiore affidabilità, prestazioni migliorate,e durata di funzionamento prolungata.

In conclusione, la scheda PCB ceramica rappresenta la perfetta combinazione della moderna tecnologia PCB con le proprietà senza pari dei materiali ceramici.È un componente essenziale per chiunque voglia migliorare le prestazioni e la durata dei propri prodotti elettroniciCon le sue dimensioni compatte, la sua costante dielettrica elevata, la sua vasta gamma di temperature di funzionamento e la sua composizione materiale superiore,Questo PCB è una testimonianza dei progressi nella progettazione e produzione di componenti elettronici.

Caratteristiche:

• Nome del prodotto: Tavola PCB in ceramica
• Strati: 1-8 Strati
• Larghezza/distanza minima della linea: 0,1 mm
• Tecnica delle superfici: ENIG, GLOD al nichel-paladio
• Conduttività termica: 170 W/mK
• Servizio: servizio unico / OEM, DFM
• Tipo di prodotto: PCB di substrato ceramico
• Categoria di prodotto: circuiti stampati in ceramica
• Caratteristica speciale: PCB in ceramica ad alta temperatura

Parametri tecnici:

Applicazioni:

La scheda PCB in ceramica, appositamente progettata per applicazioni in cui l'elevata conduttività termica e l'isolamento elettrico sono fondamentali, è disponibile in varie dimensioni che vanno da 2 mm a 200 mm.Queste tavole sono ideali per una moltitudine di occasioni e scenari, data la loro robustezza e la flessibilità offerta dal servizio one-stop per il supporto OEM e DFM (Design for Manufacturability).La finitura superficiale in oro immersivo o GLOD in nichel-palladio garantisce un collegamento affidabile e durevole, vitale per una prestazione costante in ambienti difficili.

Uno degli scenari di applicazione chiave per i PCB ceramici ad alta conduttività termica è nei sistemi di illuminazione a LED.Le capacità superiori di gestione termica del substrato ceramico PCB consentono un'efficiente dissipazione del calore, garantendo la longevità e il funzionamento costante dei LED ad alta potenza.e apparecchi di illuminazione interna ad alta luminosità in cui l'affidabilità è cruciale.

Inoltre, i PCB ceramici ALN (nitruro di alluminio) sono ampiamente utilizzati nell'industria elettronica, in particolare nei circuiti ad alta frequenza e nelle applicazioni RF.Le loro eccezionali prestazioni termiche unite alla minima espansione termica le rendono ideali per l'uso in elettronica sensibile che richiede un funzionamento stabile su un ampio intervallo di temperaturaLe applicazioni nelle industrie delle telecomunicazioni, aerospaziali e della difesa spesso utilizzano PCB ceramici ALN per la loro stabilità e prestazioni ad alta frequenza.

Un altro scenario in cui queste schede PCB in ceramica sono indispensabili è nel campo medico.e altri strumenti diagnostici beneficiano notevolmente della capacità dei PCB in ceramica di funzionare in modo affidabile in condizioni di alta temperatura, garantendo al contempo la sicurezza del paziente attraverso un isolamento elettrico efficace.

Nel campo dell'elettronica di potenza, la larghezza minima di linea/distanza di 0,1 mm su questi PCB consente progetti ad alta densità, essenziale per convertitori di potenza compatti, inverter,con un'ampiezza superiore a 50 mm,La robustezza del substrato ceramico PCB lo rende adatto anche per applicazioni industriali che richiedono un elevato grado di precisione e durata, come in robotica, sistemi di automazione,e condizioni ambientali difficili.

In conclusione, le schede PCB in ceramica, in particolare quelle ad alta conduttività termica, sono componenti versatili che trovano il loro utilizzo in una vasta gamma di prodotti e scenari.Con la fornitura di servizi OEM e DFM a scalo unico, offrono ai produttori la flessibilità di progettare e produrre dispositivi elettronici di alta qualità che soddisfino requisiti rigorosi e funzionino in modo affidabile in diverse condizioni.

Personalizzazione:

Il nostroTavola per PCB in ceramica ad immersione in oroCon le nostre capacità avanzate, possiamo realizzare un servizio di personalizzazione dei prodotti di alta qualità per soddisfare le vostre esigenze specifiche.Larghezza/spaziatura minima della lineacome fine0.1 mm, garantendo la precisione e l'alta qualità della delimitazione del circuito.

Le nostre tavole sono disponibili in varie dimensioni,da 2 mm a 200 mm, per accogliere varie applicazioni.Dimensione del PCBper questo modello è22 mm*19 mm, perfettamente adatto per progetti compatti che richiedono materiali ad alte prestazioni.

Siamo specializzati inSubstrato metallico isolato in ceramicaLa nostra nuova tecnologia, che fornisce tavole con una conduttività termica eccezionale.170W/m·K ALN PCB ceramicisono ideali per circuiti ad alta potenza, garantendo un'efficiente dissipazione del calore.

I nostri PCB in ceramica sono disponibili in diversi tipi di tecnologia, tra cuiDBC (copro in legame diretto),DPC (copro rivestito direttamente),LTCC (ceramica a bassa temperatura), eHTCC (ceramica co-fabbricata ad alta temperatura), per soddisfare le vostre esigenze di prestazioni termiche ed elettriche.

IlCostante dielettricadi PCB ceramici varia da6.0-10.0, che si adatta a una varietà di applicazioni, dall'elettronica ad alta frequenza all'elettronica ad alta potenza.

Supporto e servizi:

Il nostro supporto tecnico al prodotto e i servizi per la tavola PCB in ceramica sono dedicati a fornire ai nostri clienti un'assistenza completa per garantire prestazioni ottimali e longevità del loro prodottoI nostri servizi includono:

Consultazione tecnica:Il nostro team di esperti è disponibile per fornire indicazioni sulle considerazioni di progettazione, la selezione dei materiali e l'ottimizzazione del layout per le vostre applicazioni di circuiti stampati in ceramica.

Supporto per la risoluzione dei problemi:Se si verificano problemi con la scheda PCB in ceramica, il nostro team di supporto tecnico è qui per aiutare a diagnosticare e risolvere i problemi in modo rapido ed efficiente.

Documentazione del prodotto:Forniamo documentazione dettagliata, comprese le specifiche, le guide di installazione e le istruzioni di manutenzione per facilitare un'esperienza fluida con il tuo circuito impresso in ceramica.

Aggiornamenti del firmware e del software:Per garantire che la vostra scheda PCB in ceramica rimanga aggiornata e funzioni al meglio, offriamo aggiornamenti regolari di firmware e software.

Assicurazione della qualità:Le nostre schede PCB in ceramica sono sottoposte a test rigorosi per soddisfare gli standard di alta qualità.

Servizi di riparazione:Se la vostra scheda PCB ceramica richiede riparazioni, offriamo servizi di riparazione professionali per ripristinare il vostro prodotto alle sue condizioni di funzionamento ottimali.

Siamo impegnati a fornire un supporto e servizi eccezionali per migliorare la vostra esperienza con la nostra Tavola PCB in ceramica.per favore contatta il nostro servizio clienti (informazioni di contatto escluse).
