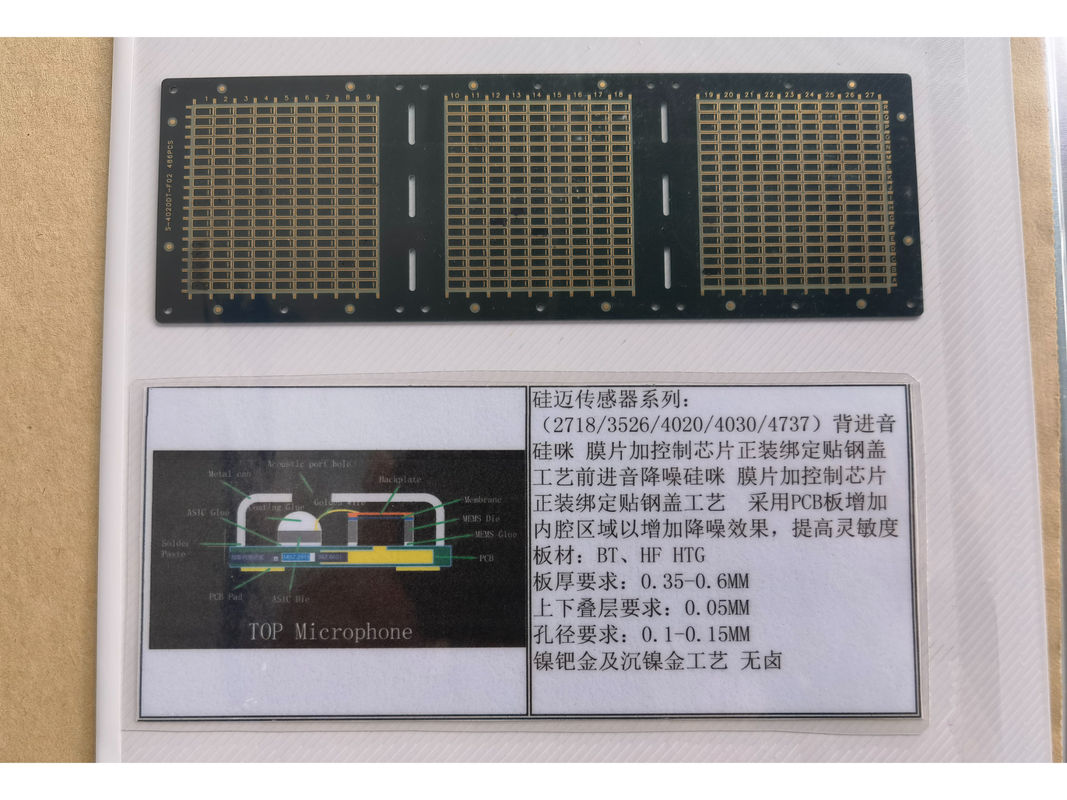

PCB di substrato in oro immersivo con materiale ABF da 0,2 mm in vetrina bianca.
Il mondo della produzione elettronica si sta evolvendo con l'avvento di circuiti stampati altamente sofisticati ed efficienti.Uno dei progressi più importanti in questo campo è lo sviluppo di circuiti integrati su substrato, che forniscono prestazioni ed affidabilità eccezionali per una vasta gamma di dispositivi elettronici.Questi PCB con strato di substrato sono progettati per soddisfare le rigide richieste delle moderne applicazioni elettroniche, offrendo una miscela di precisione, durata e versatilità.
I circuiti stampati a substrato sono una forma specializzata di PCB in cui il circuito è integrato in un materiale a substrato, fornendo un design compatto e altamente efficiente.Il nostro prodotto Substrate Like PCBs è un ottimo esempio di questo approccio innovativo., con una larghezza minima di traccia e spaziamento di soli 0,1 mm. Questa tecnologia di linea fine consente di ospitare circuiti densi e complessi su una scheda relativamente piccola,rendendoli ideali per le applicazioni in cui lo spazio è un premio e le prestazioni sono critiche.
I nostri PCB sono composti da due strati, che sono una configurazione standard che bilancia complessità con convenienza.Questa struttura a doppio strato consente un livello sufficiente di interconnettività per molte applicazioni elettroniche standard mantenendo un profilo sottileL'uso di due strati facilita anche la risoluzione dei problemi e la riparazione rispetto ai PCB con un numero di strati più elevato, che possono essere più difficili da diagnosticare e da mantenere.
Per garantire il più alto livello di qualità e leggibilità, i nostri PCB Substrate Like sono dotati di un colore bianco di serigrafia.impostazioni di commutazione, punti di prova e altri segni utili che guidano sia il montaggio che la successiva manutenzione.Il contrasto fornito dalla seta bianca contro il substrato sottostante garantisce che questi importanti dettagli siano facilmente visibili, riducendo il rischio di errori di assemblaggio e favorendo l'efficiente funzionamento della scheda.
Progettati appositamente per l'uso in dispositivi elettronici, i nostri PCB a Sottostrato come trovano la loro applicazione in una miriade di prodotti che vanno dall'elettronica di consumo ai sistemi di controllo industriale.La versatilità di questi PCB li rende adatti per un ampio spettro di dispositiviLa progettazione intrinseca di questi PCB consente loro di supportare configurazioni di circuiti complesse,che sono spesso necessari per le funzionalità sofisticate richieste dai moderni dispositivi elettronici.
Il materiale utilizzato per i nostri PCB Substrate Like è ABF (Ajinomoto Build-up Film), noto per le sue eccellenti proprietà elettriche e la sua capacità di abilitare circuiti a linea fine.Il materiale ABF è scelto per le sue elevate prestazioni e affidabilitàSupporta le esigenze di confezioni avanzate di semiconduttori, rendendolo un substrato ideale per i nostri PCB all'avanguardia.i nostri PCB presentano una stabilità termica superiore e sono più adatti a resistere ai rigori di intense operazioni elettroniche.
Il nostro impegno per la qualità e l'innovazione è evidente in ogni aspetto dei nostri PCB Substrate Like, dalla precisione della larghezza/distanza di traccia di 0,1 mm alla praticità della pellicola bianca,ogni caratteristica è stata accuratamente valutata per fornire ai nostri clienti un prodotto che non solo soddisfi ma superi le loro aspettativeChe si tratti di dispositivi di consumo o di sofisticati macchinari industriali, i nostri PCB Substrate Like sono i mattoni di costruzione per dispositivi elettronici affidabili e ad alte prestazioni che resistono alla prova del tempo.
Attributo | Dettagli |
---|---|
Applicazione | Dispositivi elettronici |
Tempo di consegna | 5-7 giorni |
Peso del rame | 1 oz |
Spessore | 0.2 mm |
Colore a seta | Bianco |
Dimensione minima del foro | 0.2 mm |
Rispetto Rohs | - Sì, sì. |
Strati | 2 |
Materiale | ABF |
Finitura superficiale | Oro per immersione |
I PCB (Printed Circuit Boards) sono al centro dei moderni dispositivi elettronici, fornendo la base fondamentale per il montaggio dei componenti e il routing del segnale.con una superficie di acciaio inossidabile, questi PCB offrono un'eccellente conducibilità e resistenza all'ossidazione, garantendo un collegamento affidabile e duraturo per i componenti.Il colore bianco della seta fornisce un netto contrasto per i segni leggibili e l'identificazione, che è essenziale sia durante i processi di assemblaggio che di manutenzione.
Progettati con una larghezza minima di traccia e spaziamento di 0,1 mm, questi PCB con struttura di substrato sono in grado di supportare progetti ad alta densità,che è un requisito cruciale per i dispositivi elettronici compatti e complessi di oggiLa precisione di tracciamento e spaziatura consente anche una trasmissione di segnali ad alta velocità, rendendoli adatti a una varietà di applicazioni ad alte prestazioni.
Il tempo di consegna per questi PCB simili a substrati è fissato a 5-7 giorni, garantendo un rapido completamento per i progetti che hanno un calendario serrato.Questo tempo di produzione efficiente non compromette la qualità o le prestazioni dei PCB, consentendo ai progettisti e ai produttori di pianificare ed eseguire i loro progetti con sicurezza.
L'applicazione dei PCB con struttura di substrato si estende a una vasta gamma di dispositivi elettronici.e portatili a attrezzature più specializzate come dispositivi medici, strumentazione aerospaziale e elettronica automobilistica, questi PCB forniscono la piattaforma necessaria per la funzionalità del dispositivo.La robustezza della finitura superficiale Immersion Gold e la precisione della larghezza/distanza tra le tracce le rendono particolarmente adatte per dispositivi che richiedono un elevato grado di affidabilità e prestazioni.
Nel campo dell'elettronica industriale, questi PCB possono essere trovati in sistemi di controllo, sensori e tecnologia di automazione.La vetrina bianca aiuta a contrassegnare chiaramente i punti di prova e gli identificatori dei componenti, che è fondamentale per la risoluzione dei problemi e la riparazione in ambiente industriale.Il tempo di consegna rapido significa che la produzione e lo sviluppo dei prototipi possono tenere il passo con i rapidi progressi della tecnologia industriale.
La versatilità dei PCB Substrate Like si estende anche alle apparecchiature di telecomunicazione, dove l'integrità del segnale è fondamentale.La finitura immersion gold fornisce una superficie di contatto stabile e a bassa resistenza, ideale per i segnali ad alta frequenza tipici dei dispositivi di comunicazione.consentendo circuiti più complessi in form factor più piccoli.
Con la loro struttura robusta, precisione e tempi di produzione rapidi, i PCB Substrate Like sono un componente essenziale nell'evoluzione e nelle prestazioni di una miriade di dispositivi elettronici.Essi incarnano gli attributi critici che gli sviluppatori richiedono per spingere i confini della tecnologia e dell'innovazione.
I nostri PCB "Substrate Like" offrono una soluzione robusta per una varietà di dispositivi elettronici.con una configurazione standard a due strati, sono ideali per applicazioni elettriche complesse che richiedono prestazioni affidabili.
I PCB Substrate Like presentano una dimensione minima del foro di 0,2 mm, che consente un posizionamento preciso dei componenti e interconnessioni ad alta densità.I nostri processi di produzione avanzati assicurano che ogni tavoletta soddisfi i più elevati standard di qualità.
Inoltre, la larghezza minima delle tracce e l'intervallo tra le tracce su queste tavole sono fissati a 0,1 mm.garantire un'efficiente trasmissione del segnale e ridurre il rischio di cortocircuito.
Con un peso di rame di 30 grammi, i nostri PCB a base di substrato forniscono eccellente conducibilità e gestione termica.che sono essenziali per mantenere l'integrità dei dispositivi elettronici in diverse condizioni di funzionamento.
I nostri prodotti SLP (Substrate Like PCB) sono dotati di un supporto tecnico completo e di servizi progettati per garantire il vostro successo nell'utilizzo della nostra tecnologia avanzata di circuiti stampati.Tale sostegno comprende l'accesso a una serie di risorse e servizi volti ad ottimizzare le prestazioni, affidabilità e integrazione dei nostri SLP nei vostri progetti.
I nostri servizi includono una documentazione dettagliata del prodotto, che fornisce informazioni e linee guida essenziali per la progettazione, la gestione e l'implementazione dei nostri PCB.Offriamo anche servizi di revisione del design per garantire che i tuoi progetti SLP siano ottimizzati per la produzione e le prestazioni.
Per problemi o sfide tecniche, il nostro team di ingegneri esperti è disponibile per fornire assistenza e consulenza nella risoluzione dei problemi.Ci impegniamo a risolvere rapidamente qualsiasi problema tecnico per ridurre al minimo l'impatto sui vostri orari di produzione..
Oltre al supporto reattivo, forniamo consulenza tecnica proattiva per anticipare e prevenire potenziali problemi prima che si presentino.Il nostro obiettivo è di aiutarvi a mantenere un processo di produzione senza soluzione di continuità e ottenere il massimo dalla nostra tecnologia SLP avanzata.
Lavoriamo continuamente per migliorare i nostri prodotti e servizi, e accogliamo con favore i feedback dei nostri clienti.Assicuriamo che le nostre soluzioni PCB Substrate Like soddisfino le esigenze in evoluzione dell'industria elettronica.
