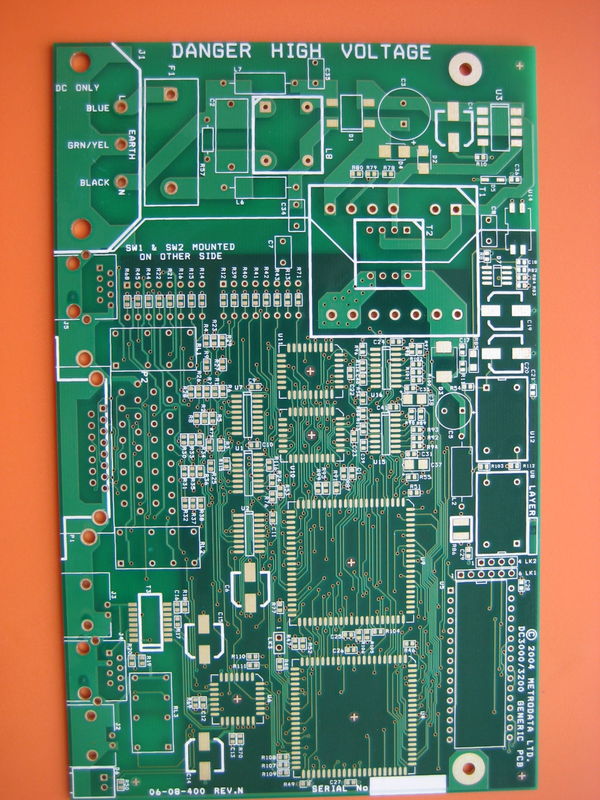

Prototipo di PCB senza piombo ROHS Quick Turn 5 giorni Turn 4 - campioni di strato

Prototipo di PCB senza piombo ROHS Quick Turn 5 giorni Turn 4 - campioni di strato

Descrizione del prodotto:

La scheda PCB multilivello è un prodotto avanzato e sofisticato progettato per una varietà di applicazioni che richiedono elevate prestazioni, affidabilità e precisione.,Questo prodotto è in grado di accogliere i disegni più complessi e densi, garantendo che possa soddisfare le esigenze anche dei dispositivi elettronici più complessi.Questa scheda stampata a più strati offre versatilità e funzionalità ineguagliabili da PCB mono o doppi strati.

Una delle caratteristiche più impressionanti della scheda PCB multilivello è la sua dimensione massima del pannello, che raggiunge fino a 600 mm per 1200 mm.Questa grande capacità di dimensioni consente di ospitare progetti di circuiti più grandi senza compromettere la qualità o l'integrità dei circuitiQuesta funzionalità è particolarmente utile per le applicazioni che richiedono circuiti estesi e sono limitate in termini di dimensioni, in quanto fornisce ai progettisti la libertà di creare senza limitazioni.

Ogni strato della scheda PCB multilivello è elaborato meticolosamente con precisione e cura.a seconda della complessità e dei requisiti del dispositivo elettronicoLa configurazione dei PCB a 10 strati è una scelta popolare per dispositivi moderatamente complessi, fornendo un equilibrio ottimale tra spessore della scheda, spazio per il routing e prestazioni elettriche.Per applicazioni più avanzate, la configurazione dei PCB a 16 strati offre una densità di routing ancora maggiore e una migliore integrità del segnale, essenziale per i progetti ad alta velocità o ad alta frequenza.

Il materiale utilizzato per la costruzione di questi pannelli multilivello è una combinazione di RO4003C e Tg170 FR-4 vetro epossidico.Questa selezione di materiali ibridi garantisce che i pannelli non siano solo durevoli, ma abbiano anche eccellenti proprietà di stabilità termica e isolamento elettricoIl materiale RO4003C è noto per la sua bassa perdita dielettrica, che lo rende ideale per applicazioni ad alta frequenza,mentre il Tg170 FR-4 fornisce l'integrità strutturale e la resistenza al calore necessarie per resistere alle sollecitazioni termiche della saldatura e del funzionamento ad alte temperature.

Per quanto riguarda le dimensioni, la scheda PCB multilivello può essere adattata alle esigenze specifiche dell'applicazione del cliente.L'assenza di una dimensione predefinita consente un livello di personalizzazione essenziale per creare tavole che si adattano perfettamente alle dimensioni richieste del prodotto finaleSia che la progettazione richieda una soluzione compatta e di risparmio di spazio o un layout grande e complesso, la scheda PCB multilivello può essere fabbricata secondo specifiche precise.

L'uso di schede stampate a più strati come questa sta diventando sempre più critico nell'elettronica moderna dove prestazioni, spazio e peso sono importanti.queste tavole offrono una maggiore flessibilità nella progettazione, che consente interconnessioni più complesse e la possibilità di posizionare più componenti in uno spazio più ristretto.come il miglioramento della protezione EMI e dell'integrità del segnale, che li rendono una scelta eccellente per applicazioni elettroniche sensibili o ad alta velocità.

Nel complesso, la scheda PCB multilivello è un prodotto che incarna l'apice della progettazione e della produzione di PCB.materiali di alta qualità, e le dimensioni personalizzabili lo rendono una scelta ideale per una vasta gamma di applicazioni.questo prodotto è sicuro di superare le vostre aspettative con le sue eccezionali prestazioni e affidabilità.

Caratteristiche:

• Nome del prodotto: Tavola PCB multistrato
• Spessore di rame: 0,5 oz-6 oz
• Dimensione del foro: 0,2 mm
• Dimensione: personalizzabile per ospitare PCB a 18 strati e PCB a 12 strati
• Peso di rame: 12 oz
• Opzioni di finitura superficiale:
  • HASL (nivelazione con saldatura ad aria calda)
  • Oro per immersione
  • Stagno di immersione
  • Argento immersivo
  • Fingere d'oro
  • OSP (conservanti organici per la saldabilità)
• Progettato per circuiti complessi, adatto per applicazioni PWB multilivello

Parametri tecnici:

Applicazioni:

I PCB a 14 strati, conosciuti anche come schede di circuito stampato a più strati, sono una meraviglia tecnologica, facilitando circuiti elettronici sofisticati in spazi compatti.Queste tavole sono caratterizzate dal loro imponente spessore di 0.2mm-6.0mm, per soddisfare una varietà di esigenze di prodotti,dai dispositivi ultra-sottili alle applicazioni più robuste che richiedono schede più spesse per l'integrità strutturale o strati aggiuntivi per circuiti complessi.

Una delle caratteristiche significative della scheda multilayer è la sua finitura superficiale.questi PCB offrono un'eccellente solderabilità, resistenti alla corrosione, e sono adatti per componenti a picco sottile, garantendo connessioni affidabili in progetti ad alta densità.Questi trattamenti superficiali estendono anche la durata di conservazione delle tavole e ne migliorano le prestazioni in ambienti difficili.

L'epoxido di vetro utilizzato in queste schede di circuiti stampati a più strati, vale a dire RO4003C+ Tg170 FR-4, testimonia la loro durata e affidabilità.L'elevata temperatura di transizione del vetro (Tg) significa che le tavole possono resistere a temperature più elevate senza deformazioni o degrado delle prestazioni, che li rende ideali per applicazioni con carichi termici considerevoli come alimentatori o elettronica automobilistica.

Un'altra caratteristica critica di queste schede è l'adozione della tecnologia di montaggio superficiale (SMT).consentendo l'assemblaggio automatizzato e dimensioni di componenti più piccoleQuesta tecnologia è essenziale per l'elettronica moderna, dove lo spazio è di primato e si richiede un'elevata densità di componenti.

La precisione di questi PCB è ulteriormente sottolineata dalla dimensione minima del foro di 0,2 mm, che consente l'integrazione di componenti a picco sottile e interconnessioni ad alta densità.Questa capacità è fondamentale per applicazioni quali le apparecchiature di telecomunicazione.In questo settore, la precisione e la miniaturizzazione sono di primaria importanza.

Le occasioni di applicazione per la scheda a circuiti stampati multilivello sono vaste, che vanno dall'elettronica di consumo, dove la domanda di dispositivi compatti ed efficienti è in continua crescita,ai settori industriale e automobilistico che richiedono componenti robusti e affidabiliEssi sono anche diffusi nell'arena dell'informatica ad alta velocità e dei server, dove sono necessari più strati per ospitare i circuiti complessi necessari per l'elaborazione dei dati ad alta velocità.

In conclusione, la scheda PCB multilivello è un componente versatile e indispensabile nell'industria elettronica di oggi.incorporazione di SMT, e la precisione del foro fine lo rendono adatto a una vasta gamma di applicazioni che richiedono i più alti standard di prestazioni e affidabilità.

Personalizzazione:

I nostri servizi di personalizzazione di schede PCB multilivello soddisfano una vasta gamma di requisiti, garantendo che le vostre specifiche siano soddisfatte con precisione e qualità.Offriamo un approccio OEM One-stop Service per gestire tutti gli aspetti delle vostre esigenze PCB.

Possiamo ottenere una dimensione minima di buco di 0,2 mm, fornendo la precisione necessaria per progetti complessi e ad alta densità.si può selezionare il peso ideale per soddisfare le esigenze elettriche e le esigenze di durata.

Lo spessore della scheda è anche personalizzabile, che va da uno sottile 0,2 mm fino a un robusto 6,0 mm, che si adatta a una varietà di applicazioni e garantisce che la scheda si adatti perfettamente al prodotto.Il numero di strati per i nostri PCB può essere personalizzato da 4 strati fino a 22 strati, che supporta tutto, dai circuiti semplici ai sistemi altamente complessi.

Tra le nostre specialità ci sono i PCB a 14 strati e i PCB a 18 strati, che forniscono un eccellente equilibrio tra prestazioni e dimensioni per applicazioni elettroniche avanzate.Sia che tu stia cercando PCB a 14 strati o PCB a 18 strati ancora più complessi, i nostri servizi sono orientati a soddisfare le esigenze più esigenti di PCB multilivello.

Supporto e servizi:

Il nostro Multilayer PCB Board è supportato da un supporto tecnico e servizi completi per garantire la vostra soddisfazione e le prestazioni ottimali del vostro prodotto.Il nostro team di esperti è dedicato a fornire assistenza con qualsiasi richiesta tecnica che si possa avere per quanto riguarda il progetto, specifiche e funzionalità del PCB.

Il nostro supporto si estende alla risoluzione dei problemi che potresti incontrare durante l'installazione o il funzionamento della tua scheda PCB multilivello.Offriamo una guida dettagliata su come integrare al meglio il nostro PCB nel vostro sistema per la massima efficienza e affidabilità.

Per garantire la longevità e la durata del tuo PCB, forniamo utili consigli di manutenzione e migliori pratiche per la cura.I nostri servizi includono anche gli aggiornamenti sul firmware più recente e consigli su aggiornamenti per migliorare le capacità del tuo Multilayer PCB Board.

Per le esigenze di supporto più complesse o specifiche del progetto, il nostro team è pronto a collaborare con voi per trovare soluzioni su misura su misura per le vostre esigenze uniche.Ci sforziamo di fornire un supporto reattivo e proattivo per mantenere le vostre operazioni in regola.

Si prega di notare che, sebbene miriamo a fornire un ampio supporto, i nostri servizi non includono la riparazione fisica o la sostituzione di componenti danneggiati al di fuori delle condizioni di garanzia.Incoraggiamo tutti gli utenti a rivedere le politiche di garanzia e di servizio che accompagnano il vostro acquisto di Multilayer PCB Board per informazioni dettagliate sulla copertura e esclusioni.
