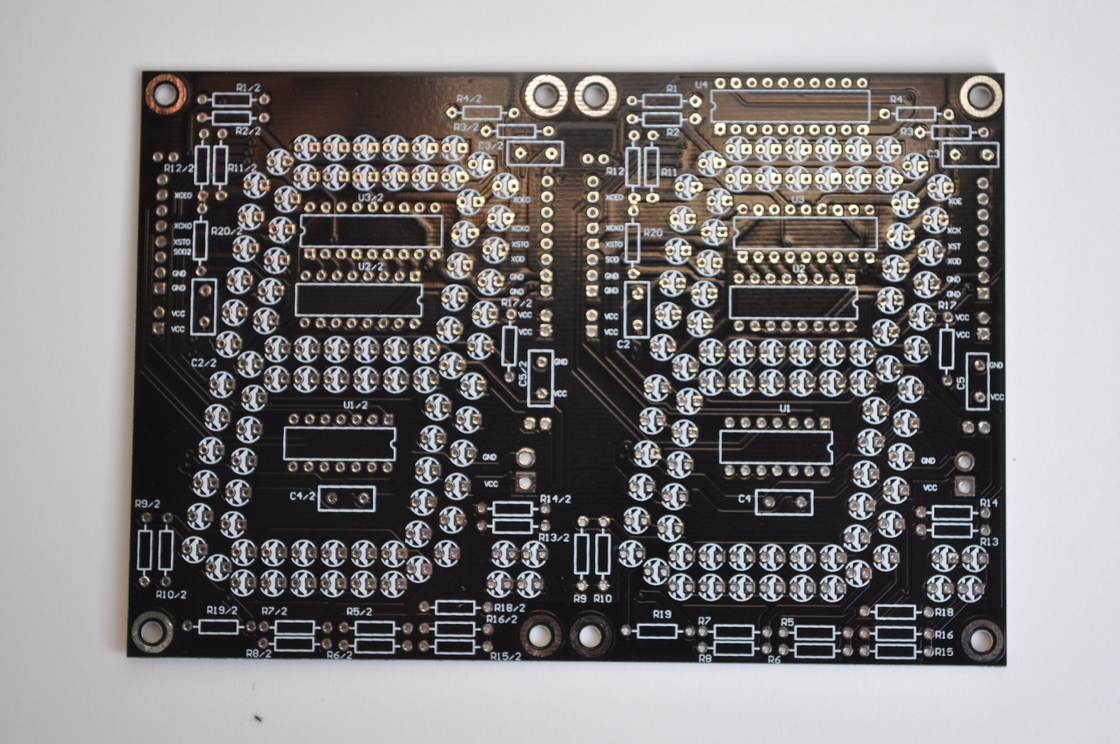

PCB a doppio strato con tecnologia standard, spessore 1,6 mm per prestazioni superiori

PCB a doppio strato con tecnologia standard, spessore 1,6 mm per prestazioni superiori

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Type:
Offline
Min. Hole To Copper:
0.2mm
Special Requirement:
Halogen Free/impedance Control
Number Of Layers:
2
Solder Resist Color:
Green
Copper:
1oz
Conductor Space:
5 Mil
Boardthickness:
1.6mm
Termini di pagamento e di spedizione
Descrizione del prodotto

Descrizione del prodotto:

Il PCB a doppia faccia, noto anche come PCB a due strati o PCB a doppio strato, è un circuito stampato versatile e affidabile, ideale per un'ampia gamma di applicazioni elettroniche. Con un'opzione di finitura superficiale di HASL, OSP, ENIG, Oro a immersione o senza piombo, questo PCB a doppia faccia da 1,5 m offre eccellente qualità e prestazioni.

Una delle caratteristiche principali di questo PCB a doppia faccia è la sua tecnologia speciale di controllo dell'impedenza con una tolleranza di ±10%. Ciò garantisce che i segnali che viaggiano attraverso la scheda siano stabili e coerenti, rendendola adatta per applicazioni ad alta frequenza in cui l'integrità del segnale è fondamentale.

Un'altra tecnologia speciale offerta con questo PCB a doppia faccia è Standard, il che significa che soddisfa gli standard del settore per qualità e prestazioni. Ciò garantisce che il PCB sia prodotto utilizzando la tecnologia e i processi più recenti per fornire risultati affidabili ed efficienti.

Oltre alle funzionalità tecniche avanzate, questo PCB a doppia faccia offre anche l'opzione di altri servizi come la progettazione e l'assemblaggio di PCB. Ciò offre ai clienti una soluzione completa per le loro esigenze di PCB, dalla progettazione all'assemblaggio, risparmiando tempo e garantendo un processo di produzione senza interruzioni.

La superficie di questo PCB a doppia faccia è OSP, che sta per Organic Solderability Preservatives (Preservativi di saldabilità organici). OSP è una finitura superficiale economica che offre un'eccellente saldabilità e planarità, rendendola adatta a varie applicazioni di saldatura.


Caratteristiche:

  • Nome del prodotto: PCB a doppia faccia
  • Requisito speciale: Halogen Free/Controllo dell'impedenza
  • Superficie: OSP
  • Tecnologia speciale: Controllo dell'impedenza ;±10%
  • Min. Foro al rame: 0,2 mm
  • Tipo: Offline

Parametri tecnici:

Materiali FR4
Tipo Offline
Colore della maschera di saldatura Verde
Finitura superficiale HASL, OSP, ENIG, Oro a immersione, Senza piombo
Numero di strati 2
Spazio conduttore 5 Mil
Rame 1oz
Superficie OSP
Tecnologia speciale Controllo dell'impedenza ;±10%
Min. Foro al rame 0,2 mm

Applicazioni:

I PCB a doppia faccia con superficie OSP sono versatili e ampiamente utilizzati in varie applicazioni e scenari di prodotti. Gli attributi Halogen Free e controllo dell'impedenza li rendono ideali per dispositivi elettronici sensibili in cui questi requisiti sono cruciali.

Uno degli attributi chiave del prodotto è il numero di strati, con questi PCB a doppia faccia che offrono 2 strati. Questo design è perfetto per applicazioni che richiedono un equilibrio tra complessità e semplicità nel circuito.

L'uso di rame da 1oz in questi PCB garantisce una buona conduttività e affidabilità in diverse applicazioni elettroniche. Lo spessore del rame è adatto per una vasta gamma di dispositivi, rendendo questi PCB adatti per l'elettronica di consumo, le apparecchiature industriali e altro ancora.

Con una distanza minima foro-rame di 0,2 mm, questi PCB a doppia faccia sono adatti per progetti complessi che richiedono precisione nel posizionamento e nel routing dei componenti.

Le occasioni e gli scenari di applicazione del prodotto per questi PCB a doppia faccia includono, ma non sono limitati a:

- PCB sovradimensionati: questi PCB sono adatti per applicazioni che richiedono progetti di circuiti più lunghi e complessi senza compromettere le prestazioni.

- PCB a doppia placcatura: il design a doppio strato di questi PCB consente di integrare più componenti, rendendoli adatti per dispositivi che richiedono una maggiore densità di circuito.

- PCB a doppio strato: il design a 2 strati offre flessibilità nel routing e nel posizionamento dei componenti, rendendo questi PCB adatti per un'ampia gamma di dispositivi elettronici.

Nel complesso, i PCB a doppia faccia con superficie OSP, controllo Halogen Free/impedenza, 2 strati, rame da 1oz e distanza minima foro-rame di 0,2 mm sono una scelta affidabile per varie applicazioni elettroniche che richiedono precisione, affidabilità e prestazioni.


Personalizzazione:

Servizi di personalizzazione del prodotto per il PCB a doppia faccia extra lungo, PCB a due strati e scheda di cablaggio stampato a doppia faccia:

Tipo: Offline

Materiali: FR4

Numero di strati: 2

Colore della maschera di saldatura: Verde

Min. Foro al rame: 0,2 mm


Supporto e servizi:

Il nostro supporto tecnico e i servizi per il PCB a doppia faccia includono:

- Assistenza con l'installazione e la configurazione del prodotto

- Guida alla risoluzione dei problemi per eventuali problemi tecnici

- Suggerimenti per la manutenzione del prodotto e best practice

- Risorse di formazione per l'utilizzo efficiente del PCB a doppia faccia

- Supporto in garanzia e servizi di riparazione per eventuali difetti
