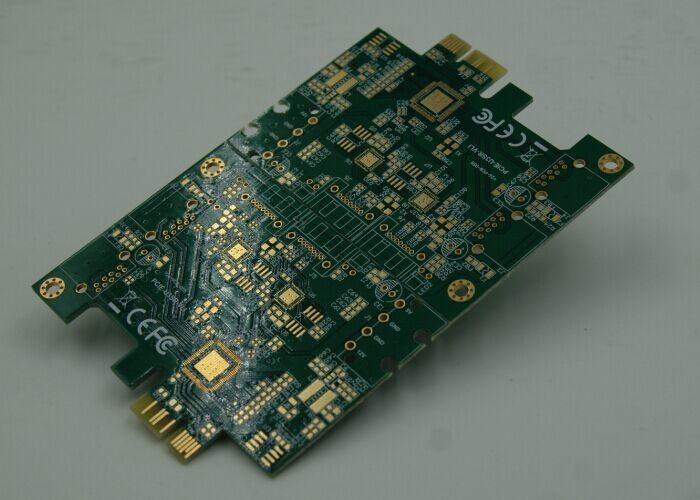

Spazio conduttore 3 mil Tavola di cablaggio stampata a doppio lato per requisiti di tolleranza stretta

Descrizione del prodotto:

Il PCB a doppio lato, noto anche come circuito stampato a due lati o PCB a doppio rivestimento, è un componente essenziale dell'elettronica moderna, che consente circuiti complessi all'interno di un fattore di forma compatto.Questo tipo di circuito è caratterizzato dalla presenza di strati di rame conduttivi su entrambi i lati, che consente una maggiore densità di tracce e una maggiore funzionalità rispetto ai PCB a una sola faccia.,comprese le apparecchiature elettroniche di consumo, le telecomunicazioni, i dispositivi medici, i sistemi automobilistici e i controlli industriali.

La nostra scheda stampata a doppio lato si distingue sul mercato per la sua costruzione meticolosa e l'uso di materiali di alta qualità.un laminato epossidico armato di vetro resistente alle fiamme, riconosciuto nel settore per le sue eccellenti proprietà meccaniche e termicheIl materiale FR-4 garantisce che la scheda abbia l'integrità strutturale per resistere a varie sollecitazioni ambientali, nonché la stabilità termica richiesta per prestazioni elettriche affidabili.

I PCB a doppio lato che produciamo hanno uno spessore standard di PCB di 1,6 mm, che è la specifica più comune e fornisce un equilibrio soddisfacente tra resistenza e flessibilità.Questo spessore è ampiamente accettato nell'industria, rendendo tali tavole adatte a una vasta gamma di alloggiamenti e involucri senza necessità di personalizzazione.

La finitura superficiale è un aspetto critico della produzione di PCB in quanto protegge i circuiti di rame esposti e garantisce la solderabilità.La nostra scheda stampata a doppio lato è disponibile con una varietà di finiture superficiali per soddisfare esigenze diverseLe opzioni includono il livellamento con saldatura ad aria calda (HASL), l'immersione in oro a nickel senza elettro (ENIG), l'immersione in stagno, l'immersione in argento, il dito d'oro e i conservanti organici di saldabilità (OSP).Ognuna di queste finiture ha i suoi vantaggi, dal robusto e conveniente HASL all'ENIG ad alta affidabilità e privo di piombo, e la selezione può essere adattata alle esigenze dell'applicazione specifica.

L'estetica e la funzionalità vanno di pari passo nella progettazione dei PCB, e lo strato di silkscreen è cruciale per entrambi.e gialloQueste opzioni consentono di stampare la leggenda in modo chiaro, inclusi i designatori dei componenti, i punti di prova e i simboli di avvertimento, che facilitano l'assemblaggio e la risoluzione dei problemi.

La resistenza alla saldatura del PCB a doppio rivestimento, nota anche come maschera di saldatura, è disponibile nel tradizionale colore verde.Lo strato resistente alla saldatura viene applicato sulla scheda per proteggere il rame dall'ossidazione e per evitare la formazione di ponti di saldatura durante il processo di assemblaggioLa maschera di saldatura verde offre un eccellente contrasto con la serigrafia, rendendo più facile per i tecnici leggere le marcature della scheda durante l'assemblaggio e le prove.

Il nostro impegno per la qualità garantisce che ogni PCB a doppio lato che produciamo sia rigorosamente testato per le prestazioni elettriche, l'adesione alle specifiche di progettazione e la durata.per la costruzione di prototipi o per la produzione in serie, i nostri PCB sono fabbricati per offrire affidabilità e prestazioni su cui i nostri clienti possono contare.possiamo soddisfare sia i requisiti di progettazione standard che personalizzati, che fornisce una soluzione versatile per progetti elettronici che richiedono l'efficienza e la complessità di una scheda stampata a doppio lato.

Caratteristiche:

• Nome del prodotto: PCB a doppio lato
• Parole chiave: PCB a due strati
• Finitura superficiale: HASL, ENIG, stagno per immersione, argento per immersione, dito d'oro, OSP
• Caratteristica: 100% E-test
• Silk-screen: bianco, nero, giallo
• Colore: Verde, Blu, Giallo
• Tavola stampata a doppio lato
• Tavola di circuito stampato a doppio lato
• PCB doppiamente rivestiti

Parametri tecnici:

Applicazioni:

Il PCB a due strati, noto anche come scheda di cablaggio stampata a doppio lato, è un componente essenziale dell'elettronica moderna.offre precisione e interconnessione ad alta densitàIl peso del rame su queste tavole può variare da 1 a 6 once, consentendo flessibilità nella capacità di carico corrente e resistenza meccanica.Disponibile in colori resistenti alla saldatura visivamente distintivi come il verde, blu e giallo, queste schede non sono solo funzionali, ma anche facilmente identificabili durante i processi di montaggio e di prova.

Una delle applicazioni più comuni per il PCB a doppio lato da 1,5 m è nell'elettronica di consumo.La natura a doppio lato di questi PCB consente ai progettisti di creare circuiti più complessi in uno spazio più piccoloInoltre, il colore verde resistente alla saldatura è una scelta popolare in queste applicazioni per la sua chiarezza e contrasto,migliorare l'accuratezza della produzione e ridurre il rischio di errori.

Nel campo dei controlli industriali e dell'automazione, il PCB a doppio rivestimento è inestimabile.Questi ambienti richiedono componenti elettronici robusti e affidabili in grado di resistere a condizioni difficili e ad un uso frequenteLa robustezza fornita dalle opzioni di peso in rame più elevato assicura che il PCB possa gestire i carichi elettrici intensi spesso incontrati in ambienti industriali.la varietà di colori disponibili per i supporti per lo strato resistente alla saldatura nell'identificazione rapida dei percorsi del circuito durante la manutenzione e la risoluzione dei problemi.

Anche i dispositivi medici beneficiano in modo significativo della precisione e dell'affidabilità del PCB a due strati.e dispositivi diagnostici si basano sul diametro minimo del foro per accogliere i progetti di circuiti complessi necessari per misure e controlli sensibiliL'uniformità e il controllo della qualità della scheda di cablaggio stampata a doppio lato sono fondamentali in queste applicazioni, dove una prestazione costante può essere una questione di sicurezza del paziente.

Inoltre, l'industria aerospaziale e automobilistica sono esempi in cui il PCB a doppio lato da 1,5 m può essere applicato efficacemente.e i PCB a doppio lato sono progettati per soddisfare questi rigorosi standardLa codifica dei colori con saldatura verde è un aiuto per i complessi processi di assemblaggio tipici di queste industrie, dove numerosi PCB possono essere utilizzati all'interno di un singolo apparecchio.

In conclusione, il PCB a due strati è un componente versatile e indispensabile in una vasta gamma di applicazioni, sia per l'elettronica di consumo, l'automazione industriale, i dispositivi medici o i trasporti.,la scheda di cablaggio stampata su due lati fornisce la piattaforma necessaria per progetti elettronici complessi, affidabili ed efficienti.

Personalizzazione:

Esplora i nostri servizi di personalizzazione dei prodotti di alto livello per ilPCB a due stratiI nostri PCB a doppio lato da 1,5 m offrono una costruzione robusta e prestazioni elettriche superiori.100% E-testper garantire la massima qualità e affidabilità dei vostri progetti.

Siamo specializzati in PCB di lunghezza eccessiva, per soddisfare le vostre esigenze uniche con precisione.Diametro minimo del foro di 0,075 mm, rendendoli adatti a progetti complessi con composizioni di componenti dense.

Inoltre, il nostro processo di produzione all'avanguardia garantisce unSpazio conduttore di 3 mmPersonalizza il tuo PCB con le nostre opzioni di colore disponibili:Verde, Blu, Giallo, per abbinare la vostra estetica di progettazione e sistemi di codifica.

Supporto e servizi:

Il nostro prodotto PCB a doppio lato è progettato per l'affidabilità e la durata, garantendo che i vostri progetti elettronici siano costruiti su una solida base.Il nostro team di supporto tecnico si impegna a fornire l'assistenza necessaria per ottenere il massimo dai nostri PCBOffriamo una serie di servizi per soddisfare le vostre esigenze tecniche:

Consultazione del prodotto:Il nostro team è disponibile per consigliare sulle migliori pratiche per l'integrazione del nostro PCB a doppio lato nella vostra progettazione, aiutandovi a ottimizzare le prestazioni e ridurre i problemi durante l'assemblaggio.

Servizi di revisione del progetto:Offriamo servizi di revisione del design per aiutare a identificare potenziali problemi prima della produzione, garantendo che il tuo progetto di PCB sia robusto e pronto per la produzione.

Supporto per la risoluzione dei problemi:Se si verificano problemi con i nostri PCB durante l'assemblaggio o l'operazione, il nostro team di supporto tecnico è a disposizione per aiutarvi a diagnosticare e risolvere il problema in modo efficiente.

Documentazione:Forniamo una documentazione completa, comprese le specifiche, le schede di dati dei materiali e le linee guida per la gestione, per garantire che si dispone di tutte le informazioni necessarie per l'implementazione di PCB di successo.

Assicurazione della qualità:I nostri PCB sono sottoposti a rigorose procedure di controllo della qualità per garantire i più alti standard.il nostro team di supporto è pronto ad affrontare questi problemi e fornire soluzioni.

Siamo impegnati a garantire la vostra soddisfazione con il nostro prodotto PCB a doppio lato e siamo qui per supportarvi in ogni fase del percorso.Si prega di contattare il nostro team attraverso i canali di assistenza clienti appropriati.
