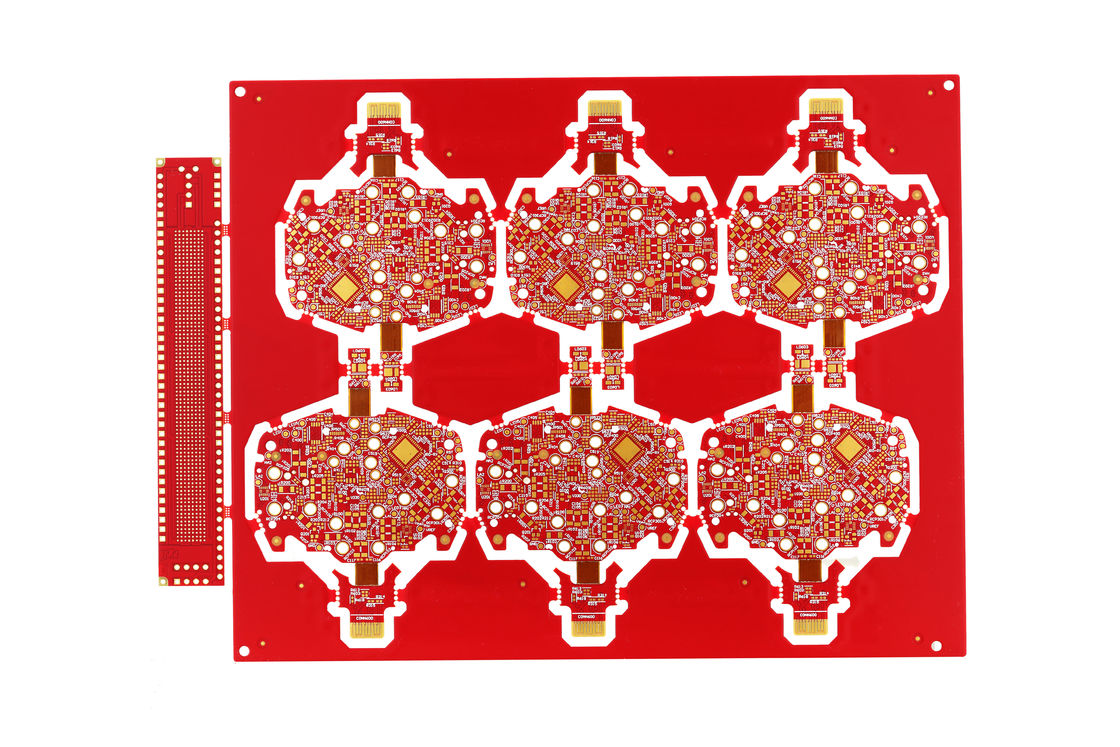

Advanced Robust 4 Layers Rigid Flex PCB Board con precisione di traccia / spazio

Descrizione del Prodotto:

Il prodotto PCB Rigida Flessibile rappresenta una notevole fusione della robustezza offerta dalle tradizionali schede a circuito stampato rigide (PCB) e della versatile adattabilità dei circuiti flessibili. Questa tecnologia ibrida incorpora elementi sia dalla circuitazione rigida che flessibile, creando una scheda che è sia robusta che pieghevole. Apre nuove dimensioni per i progettisti elettronici, offrendo la resilienza necessaria per componenti stabili accanto alla malleabilità richiesta per assemblaggi elettronici intricati.

La Scheda Rigida Flessibile è progettata con una specifica minima di trace/space di 0,1 mm, garantendo un posizionamento di componenti ad alta densità e un design compatto ed efficiente. Con la capacità di supportare un numero di strati PCB che varia da 1 a 28 strati, è evidente che queste schede sono realizzate per accogliere una varietà di complessità e funzionalità, adatte a numerose applicazioni in diversi settori.

Come tipo di prodotto classificato sotto Assemblaggio PCB, questa PCB Rigida Flessibile è più di una scheda nuda; è una soluzione completa che include l'integrazione di vari componenti. Il processo di assemblaggio sfrutta la tecnologia all'avanguardia per posizionare con precisione e affidabilità dispositivi a montaggio superficiale (SMD), array di griglie a sfere (BGA), package dual in-line (DIP) e altri componenti elettronici. L'inclusione di questi componenti rende il prodotto una base elettronica pronta all'uso per una miriade di applicazioni che richiedono sia la stabilità delle aree rigide che la flessibilità dei segmenti pieghevoli.

La Scheda Rigida Flessibile è fabbricata con meticolosa attenzione ai dettagli, impiegando varie tecniche di punzonatura di profilazione come fresatura, V-CUT e smussatura. Questi metodi assicurano che la scheda sia sagomata e sagomata secondo specifiche esatte, facilitando l'integrazione senza soluzione di continuità nell'assemblaggio del prodotto finale. La fresatura viene utilizzata per ritagli e forme intricate, il V-CUT per creare una facile separazione di più schede e la smussatura per bordi angolati che migliorano la facilità di inserimento delle PCB nei connettori.

Con la sua costruzione ibrida, la Scheda a Circuito Stampato Pieghevole è una soluzione ideale per applicazioni con vincoli spaziali o dove movimento e flessibilità sono essenziali. Le sezioni rigide forniscono una base durevole per componenti pesanti o che generano calore, mentre le code flessibili possono essere piegate o attorcigliate per formare le connessioni necessarie senza compromettere l'integrità dei percorsi elettrici. Questa caratteristica dinamica della PCB Rigida Flessibile le consente di essere piegata o attorcigliata per adattarsi a spazi ristretti, eliminando la necessità di connettori e cavi multipli, riducendo così le dimensioni e il peso complessivi del prodotto.

L'adattabilità della PCB Rigida Flessibile non è limitata alla sua forma fisica. Anche le sue prestazioni elettriche sono altrettanto impressionanti, con la capacità di mantenere un alto livello di integrità del segnale anche in progetti complessi e ad alta velocità. Ciò rende il prodotto un'ottima scelta per dispositivi elettronici sofisticati in cui prestazioni e affidabilità sono fondamentali.

L'assicurazione della qualità è un aspetto centrale del processo di produzione della PCB Rigida Flessibile. Ogni scheda è sottoposta a rigorosi test e ispezioni per garantire che soddisfi i più elevati standard di affidabilità e funzionalità. Questo meticoloso controllo di qualità assicura che ogni Scheda Rigida Flessibile funzioni al massimo delle sue potenzialità, fornendo una base elettronica affidabile e duratura per qualsiasi applicazione per cui è progettata.

In sintesi, il prodotto PCB Rigida Flessibile è una scelta eccezionale per i progettisti che richiedono la precisione meccanica di una scheda rigida con il vantaggio aggiunto della flessibilità. La sua specifica minima trace/space di 0,1 mm, la capacità di incorporare 1-28 strati, l'assemblaggio avanzato con componenti SMD, BGA, DIP e l'uso di tecniche di punzonatura di profilazione si combinano per creare un prodotto versatile e ad alte prestazioni che si pone all'avanguardia della tecnologia PCB.

Caratteristiche:

• Nome Prodotto: PCB Rigida Flessibile
• Deviazione Posizione Foro: ±0,05 mm
• Raggio di Curvatura: 0,5-10 mm
• Componenti: SMD, BGA, DIP, Ecc.
• Trace/Space Minimo: 0,1 mm
• Flessibilità: 1-8 Volte
• Scheda a Circuito Stampato Pieghevole
• Scheda Rigida Pieghevole per Cablaggio Stampato
• PCB Flessibile-Pieghevole

Parametri Tecnici:

Applicazioni:

La PCB Rigida Flessibile, o Scheda Rigida Pieghevole per Cablaggio Stampato, è una meraviglia nell'industria dei componenti elettronici, che amalgama i migliori attributi delle schede a circuito rigido e flessibile. Progettato per la versatilità, questo prodotto si rivolge a una vasta gamma di applicazioni, adatte a varie occasioni e scenari in cui le PCB tradizionali potrebbero non essere sufficienti. Con un numero di strati che varia da 1 a 28 strati, fornisce un'ampia complessità e connettività per sistemi elettronici sofisticati.

Una delle caratteristiche più importanti di questa PCB Flessibile-Rigida è la sua flessibilità, che può essere utilizzata da 1 a 8 volte. Questo attributo lo rende ideale per applicazioni in cui la scheda deve conformarsi a una determinata forma o adattarsi a spazi irregolari. La flessibilità consente inoltre applicazioni dinamiche in cui la scheda potrebbe dover piegarsi durante l'uso, adattandosi ai movimenti meccanici all'interno del dispositivo senza sacrificare prestazioni o affidabilità.

Inoltre, il raggio di curvatura di queste schede è piuttosto accomodante, variando da un minimo di 0,5 mm a un più generoso 10 mm. Questa gamma assicura che, sia che l'applicazione richieda piegature nette o curve dolci, la Scheda a Circuito Stampato Pieghevole possa gestire lo stress senza compromettere la sua integrità strutturale o la funzionalità elettrica. Le dimensioni di queste schede sono precisamente 41,55 per 131 mm, il che testimonia la loro adattabilità in ambienti con spazio limitato.

Il concetto di sanforizzazione si applica anche a queste PCB, con aree ad alta densità locale e tecniche di back drilling impiegate per migliorare l'integrità del segnale e ridurre il rumore. Questa caratteristica è particolarmente vantaggiosa in applicazioni in cui i segnali ad alta velocità sono la norma e il mantenimento della chiarezza del segnale è fondamentale. Queste aree ad alta densità consentono di posizionare più componenti in un'area più piccola, mentre il back drilling aiuta a ridurre la capacità e l'induttanza parassite.

Le applicazioni per la PCB Rigida Flessibile sono di vasta portata, trovando posto nell'industria medica per monitor indossabili e apparecchiature di imaging, nell'aerospaziale per controlli di cabina e strumentazione, e nel settore della difesa per dispositivi di comunicazione robusti e affidabili. Anche l'elettronica di consumo beneficia di questa tecnologia, con smartphone pieghevoli, smartwatch e fotocamere sofisticate che utilizzano le soluzioni su misura offerte da queste PCB. Inoltre, le applicazioni automobilistiche, dove lo spazio è limitato e l'affidabilità sotto stress è cruciale, sono scenari perfetti per implementare la tecnologia PCB Rigida Flessibile.

In sintesi, il prodotto PCB Rigida Flessibile è una soluzione esemplare per scenari che richiedono un packaging ad alta densità, un'eccezionale affidabilità e la capacità unica di interfacciarsi tra componenti statici e dinamici. I suoi attributi di multistrato, flessibilità, raggio di curvatura variabile e dimensionamento preciso, combinati con la sanforizzazione, lo rendono una scelta privilegiata per le innovazioni elettroniche all'avanguardia in una moltitudine di settori.

Personalizzazione:

Nella nostra azienda, siamo specializzati nel fornire servizi di personalizzazione di prodotti di prim'ordine per il prodotto PCB Rigida Flessibile, che combina ingegnosamente i vantaggi della flessibilità e della rigidità in un'unica soluzione. Le nostre opzioni di Scheda Rigida Flessibile sono dotate di una vasta gamma di caratteristiche personalizzabili per soddisfare le vostre esigenze specifiche.

Offriamo una gamma completa di Strati PCB, da 1 a 28 strati, garantendo che, sia che il vostro progetto sia semplice o complesso, abbiamo la capacità di fornire la configurazione esatta di PCB Rigida Flessibile di cui avete bisogno.

Comprendendo l'importanza della flessibilità in determinate applicazioni, la nostra Scheda Rigida Flessibile può essere progettata per resistere a 1-8 volte di piegatura senza compromettere l'integrità delle connessioni elettriche. Questa caratteristica rende i nostri prodotti perfetti per applicazioni dinamiche in cui il movimento è un fattore.

Quando si tratta di materiali, forniamo una selezione che include FR4, Polimide e PET, consentendovi di scegliere il substrato ideale in base ai requisiti termici, chimici e meccanici del vostro prodotto. Questa versatilità dei materiali garantisce che la vostra Scheda Rigida Pieghevole per Cablaggio Stampato sarà perfettamente sintonizzata sul vostro specifico ambiente operativo.

Il nostro servizio di posizionamento componenti è in grado di accogliere vari tipi di componenti come SMD, BGA, DIP, ecc., garantendo che la vostra PCB Rigida Flessibile sia popolata con precisione e su misura per le vostre esigenze di circuitazione.

Siamo inoltre meticolosi riguardo all'accuratezza del posizionamento dei nostri fori, mantenendo una Deviazione Posizione Foro di ±0,05 mm, il che sottolinea il nostro impegno per l'alta precisione e la qualità in ogni PCB Rigida Flessibile che produciamo.

Supporto e Servizi:

I nostri prodotti PCB Rigida Flessibile sono dotati di un supporto tecnico completo e di servizi progettati per garantire un'integrazione e una manutenzione senza problemi durante tutto il loro ciclo di vita. Il nostro supporto include documentazione dettagliata del prodotto, un'ampia base di conoscenza e l'accesso a una serie di risorse tecniche. I clienti possono beneficiare della nostra guida esperta su considerazioni di progettazione, selezione dei materiali e raccomandazioni di layout per ottimizzare prestazioni e affidabilità.

Offriamo inoltre assistenza avanzata per la risoluzione dei problemi per affrontare eventuali problemi operativi che potrebbero sorgere. I nostri servizi di supporto mirano a fornire soluzioni rapide ed efficaci per mantenere il funzionamento continuo delle vostre applicazioni PCB Rigida Flessibile. Inoltre, forniamo informazioni su aggiornamenti e upgrade per mantenere il vostro prodotto aggiornato con gli ultimi progressi nella tecnologia PCB.

Sono disponibili servizi di formazione per aiutare il vostro team a familiarizzare con le migliori pratiche per la manipolazione e il lavoro con le PCB Rigide Flessibili. Dagli ingegneri di progettazione al personale di assemblaggio, i nostri moduli di formazione sono personalizzati per soddisfare le esigenze di vari ruoli all'interno della vostra organizzazione.

Si prega di notare che il nostro supporto tecnico e i nostri servizi sono disponibili durante il normale orario di lavoro e ci sforziamo di fornire risposte rapide a tutte le richieste. Ci impegniamo a fornire un servizio e un supporto eccezionali per garantire il successo dei vostri progetti che coinvolgono PCB Rigide Flessibili.
