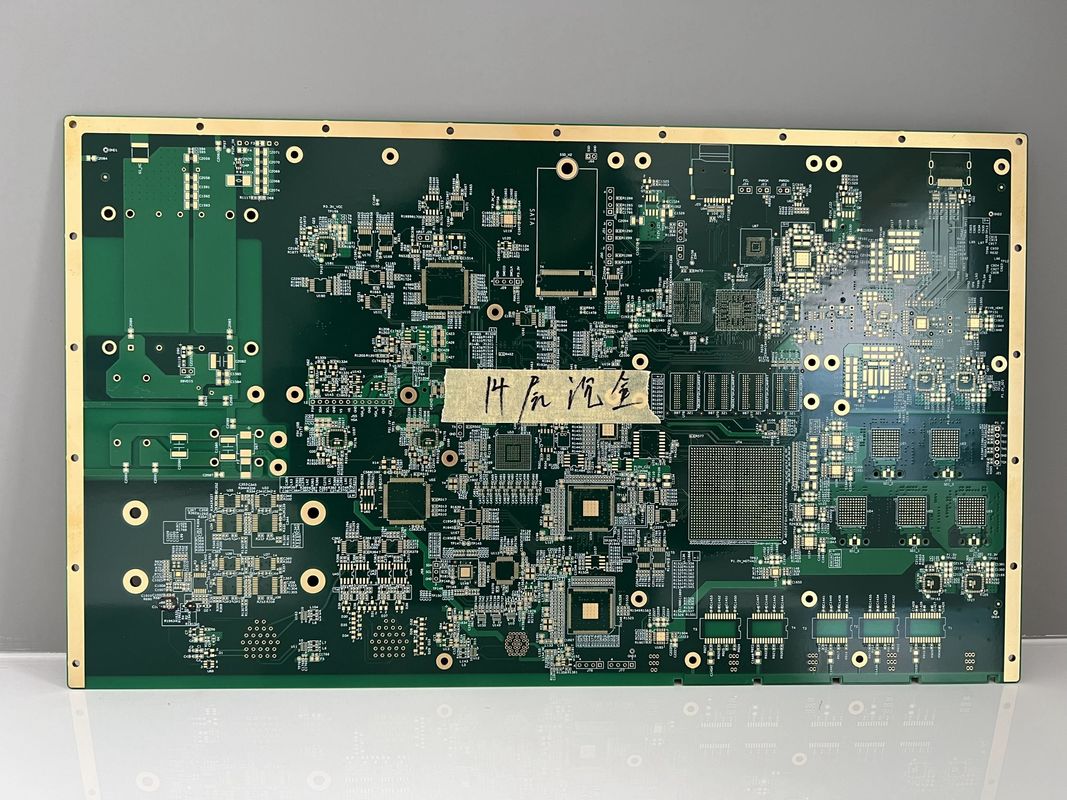

Dispositivi per circuiti stampati HDI con anello annulare di 3 mm min.

Dispositivi per circuiti stampati HDI con anello annulare di 3 mm min.

Dischi di circuiti stampati HDI di qualsiasi strato

Tavola di circuito stampato HDI personalizzabile

Dispositivi per la costruzione di circuiti stampati

Contattaci
Chiedi un preventivo
Dettagli del prodotto
tempo di consegna:
2-5 giorni
Anello annulare min.:
3 mil
Dimensione minima del foro:
0.1 mm
colore di seta:
Bianco, Nero, Giallo
Larghezza minima della linea/distanza tra le linee:
3 ml/3 ml
Peso di rame:
0.5oz-6oz
Controllo dell'impedenza:
- Sì, sì.
Finitura superficiale:
HASL, ENIG, Immersion Silver, OSP
Evidenziare:

Dischi di circuiti stampati HDI di qualsiasi strato

,

Tavola di circuito stampato HDI personalizzabile

,

Dispositivi per la costruzione di circuiti stampati

Termini di pagamento e di spedizione
Descrizione del prodotto

Descrizione del prodotto:

Gli HDI Any Layer PCB (High-Density Integrated Circuit Interconnection Boards) rappresentano l'avanguardia della moderna tecnologia dei circuiti stampati (PCB), che soddisfa la crescente necessità di circuiti più piccoli,più efficientiI nostri PCB HDI all'avanguardia offrono prestazioni e affidabilità ineguagliabili per una vasta gamma di applicazioni, tra cui, a titolo esemplificativo,telecomunicazioni, elettronica di consumo, automotive e dispositivi medici.

I nostri PCB ad alta densità di interconnessione (HDI) sono fabbricati con precisione e i più alti standard qualitativi, garantendo che ogni scheda soddisfi le rigide richieste dei complessi circuiti elettronici di oggi.Con tempi di consegna che vanno da un rapido 2-5 giorni, ci impegniamo a fornire i vostri PCB HDI Any Layer rapidamente senza compromettere la qualità, consentendovi di accelerare il ciclo di sviluppo del prodotto e andare sul mercato più velocemente.

La finitura superficiale di un PCB svolge un ruolo fondamentale nelle sue prestazioni e longevità..Le opzioni includono HASL (Hot Air Solder Leveling), ENIG (Electroless Nickel Immersion Gold), Immersion Silver e OSP (Organic Solderability Preservatives).Ognuna di queste finiture offre vantaggi unici, come l'eccellente saldabilità, resistenza alla corrosione e la capacità di legare i fili, garantendo che il tuo PCB HDI Any Layer mantenga la sua integrità durante tutta la sua vita operativa.

Per garantire la massima qualità dei nostri circuiti integrati ad alta densità, utilizziamo metodi di prova avanzati come il test della sonda volante e il test E.Questi sofisticati protocolli di test ci permettono di rilevare eventuali problemi all'inizio del processo di produzione, evitando così costose riproduzioni o guasti sul campo.per questo investiamo pesantemente in attrezzature all'avanguardia e tecnici qualificati per eseguire ispezioni complete su ogni PCB HDI che produciamo.

Una delle caratteristiche più significative dei nostri PCB HDI AnyLayer è la dimensione minima del foro finito di 0,1 mm. Questa eccezionale capacità consente la creazione di caratteristiche estremamente sottili,che è essenziale per progetti di interconnessione ad alta densità in cui lo spazio è preziosoLa capacità di accogliere tali piccoli vias consente di progettare circuiti più complessi e compatti, rendendo possibile ottenere una maggiore funzionalità in form factor più piccoli.Questo attributo è particolarmente utile per le applicazioni in cui il risparmio di spazio e l'aumento delle prestazioni sono fondamentali.

La dimensione minima del foro di 0,1 mm non riflette solo le nostre capacità tecniche, ma anche il nostro impegno per l'innovazione e la continua ricerca di spingere i confini della progettazione di PCB.Questa caratteristica facilita l'integrazione di più strati all'interno del PCBSfruttando le capacità avanzate dei nostri PCB HDI AnyLayer,progettisti e ingegneri possono realizzare i loro progetti più ambiziosi con fiducia.

In conclusione, i nostri PCB HDI Any Layer forniscono una soluzione di interconnessione robusta e affidabile per circuiti integrati ad alta densità.protocolli di prova rigorosiI nostri prodotti sono progettati per rispondere alle sfide dell'industria elettronica di oggi.Che si stia sviluppando tecnologie all'avanguardia o ottimizzando i progetti esistenti, i nostri PCB interconnessi ad alta densità sono la scelta ideale per ottenere elevate prestazioni, affidabilità ed efficienza nei vostri prodotti elettronici.



Caratteristiche:

  • Nome del prodotto: HDI PCB a qualsiasi strato
  • Prova: prova con sonda volante, prova E
  • Dimensione minima del foro: 0,1 mm per i sistemi di montaggio ad alta densità
  • Peso di rame: 0,5 oz-6 oz per prestazioni elettriche robuste
  • Opzioni di finitura superficiale: HASL, ENIG, Immersion Silver, OSP per una soldabilità affidabile
  • Materiale: FR-4 ad alte prestazioni per interconnessioni ad alta densità


Parametri tecnici:

Parametro tecnico Specificità
Dimensione minima del foro 0.1 mm
Min. Dimensione del foro finito 0.1 mm
Finitura superficiale HASL, ENIG, Immersion Silver, OSP
Tempo di consegna 2-5 giorni
Esame Test della sonda volante, E-test
Colore a seta Bianco, Nero, Giallo
Larghezza minima della linea/distanza tra le linee 3 ml/3 ml
Numero di strati Qualsiasi strato
Peso del rame 0.5oz-6oz
Spessore 0.2 mm-6.0 mm


Applicazioni:

Gli PCB ad alta densità interconnessi in qualsiasi strato (HDI Any Layer) sono all'avanguardia nella tecnologia avanzata dei circuiti stampati, fornendo una flessibilità e una precisione senza pari.Con la capacità di accogliere qualsiasi numero di strati, queste schede sono progettate per soddisfare le rigide esigenze dei dispositivi elettronici sofisticati.rendendoli ideali per le applicazioni in cui lo spazio è un premio e l'alta integrità del segnale è un must.

Uno degli scenari di applicazione primari per i PCB HDI AnyLayer è nel settore dell'elettronica di consumo.dove la tecnologia delle schede di interconnessione ad alta densità consente un maggior numero di funzioni in un fattore di forma più piccoloInoltre, la tecnologia indossabile, che richiede progetti compatti ed efficienti,beneficia in modo significativo della capacità della scheda di interconnessione a qualsiasi livello di impilare strati densamente senza compromettere le prestazioni.

Nel settore dei dispositivi medici, gli HDI Any Layer PCB sono fondamentali per garantire che apparecchiature quali dispositivi diagnostici portatili e sistemi di monitoraggio portatili rimangano affidabili e accurati.La precisione fine di questi PCB supporta la trasmissione di segnali ad alta velocità necessaria per la tecnologia medica critica, fornendo diagnosi e trattamenti salvavita in un'impronta miniaturizzata

I sistemi aerospaziali e di difesa sfruttano anche le capacità avanzate dei PCB HDI AnyLayer.le tavole ad alte prestazioni che possono resistere a condizioni estreme mantenendo una dimensione compatta è fondamentaleLa tecnologia HDI consente la realizzazione di progetti complessi a più strati, essenziali per i sistemi di navigazione, comunicazione e sorveglianza.

Le opzioni di colore della maschera di saldatura, tra cui verde, rosso, blu, nero, giallo e bianco, consentono la personalizzazione per specifici requisiti di progettazione e preferenze estetiche.combinato con un tempo di consegna rapido di 2-5 giorni, che consente ai progetti di procedere rapidamente senza compromettere la qualità.l'integrità dei PCB HDI Any Layer è verificata attraverso rigorosi metodi di prova quali Flying Probe Test e E-test, garantendo che ogni scheda soddisfi i più elevati standard di funzionalità e affidabilità.

In sintesi, gli HDI Any Layer PCB sono una soluzione versatile per una vasta gamma di applicazioni in cui la densità, la precisione e l'affidabilità sono cruciali.La loro adattabilità a qualsiasi numero di strati e i loro standard di produzione avanzati li rendono un componente essenziale nello sviluppo elettronico all'avanguardia in vari settori.



Personalizzazione:

I nostri PCB HDI (High-Density Interconnect) di qualsiasi strato forniscono un sofisticato sistema di interconnessione multilivello con una serie di opzioni di personalizzazione per soddisfare le vostre esigenze specifiche.I nostri PCB sono ideali per applicazioni che richiedono un sistema di interconnessione in miniatura e un sistema di assemblaggio ad alta densità, garantendo elevate prestazioni e affidabilità.

Scegliete tra una varietà di colori per la silkscreen per soddisfare le vostre preferenze di progettazione o per aiutare a differenziare i vari PCB in sistemi complessi.

Gli HDI Any Layer PCB sono fabbricati con materiale FR-4 di alta qualità, noto per il suo eccellente isolamento elettrico e la sua stabilità meccanica, che lo rende adatto alla maggior parte delle applicazioni.

Per accogliere diverse complessità di progettazione e applicazioni, i nostri PCB possono essere personalizzati con uno spessore che va da 0,2 mm a 6,0 mm, fornendo flessibilità nella progettazione del prodotto.

I nostri processi di produzione di precisione permettono un anello anulare minimo di 3 millimetri, garantendo connessioni affidabili e il rispetto di specifiche di progettazione rigorose.

Comprendiamo l'importanza del tempo nello sviluppo del prodotto, motivo per cui offriamo un tempo di consegna veloce di 2-5 giorni, consentendoti di accelerare il calendario del tuo progetto senza compromettere la qualità.



Supporto e servizi:

I nostri PCB HDI sono progettati con la massima precisione e affidabilità in mente.garantire prestazioni di interconnessione ad alta densità che soddisfino le esigenze delle attuali applicazioni elettroniche sofisticatePer fornirvi il miglior supporto e garantire il vostro successo, offriamo un supporto tecnico completo e servizi per i nostri prodotti HDI Any Layer PCB.

Supporto tecnico:

Il nostro team dedicato di esperti è a vostra disposizione per aiutarvi con qualsiasi domanda tecnica o problema che potreste incontrare.Dalle sfide di progettazione alle domande sulle specifiche dei materiali o sui processi di produzione, siamo qui per fornire indicazioni e soluzioni per garantire che i vostri PCB funzionino come previsto.

Servizi di revisione del progetto:

Prima che il vostro progetto di PCB entri in produzione, i nostri ingegneri possono condurre una revisione approfondita per identificare potenziali problemi e suggerire miglioramenti.Questo approccio proattivo aiuta a ridurre al minimo il rischio di costose riproduzioni e garantisce che i PCB siano ottimizzati per la fabbricabilità e le prestazioni.

Servizi post-vendita

Ci impegniamo per la qualità dei nostri PCB HDI AnyLayer e per la vostra soddisfazione.Continueremo a fornire supporto per risolvere eventuali problemi che potreste avere con il prodottoChe si tratti di un problema di installazione o di prestazioni, il nostro team post-vendita è pronto ad assistervi.

Assicurazione della qualità:

I nostri PCB HDI Any Layer sono sottoposti a rigorosi test e procedure di controllo qualità per garantire che soddisfino i più elevati standard del settore.Ci impegniamo a fornire prodotti su cui potete contare per le loro prestazioni e longevità.

Documentazione e risorse:

Accedere a una vasta documentazione tecnica, comprese schede dati, manuali per l'utente e note di applicazione, progettate per fornire informazioni dettagliate sui nostri PCB HDI Any Layer.Le nostre risorse online sono disponibili per aiutarvi a comprendere e utilizzare meglio i nostri prodotti.

Per qualsiasi assistenza necessaria con i nostri PCB HDI Any Layer, non esitate a contattare il nostro team di supporto tecnico.Siamo qui per garantire che la vostra esperienza con i nostri prodotti sia senza soluzione di continuità e di successo.
