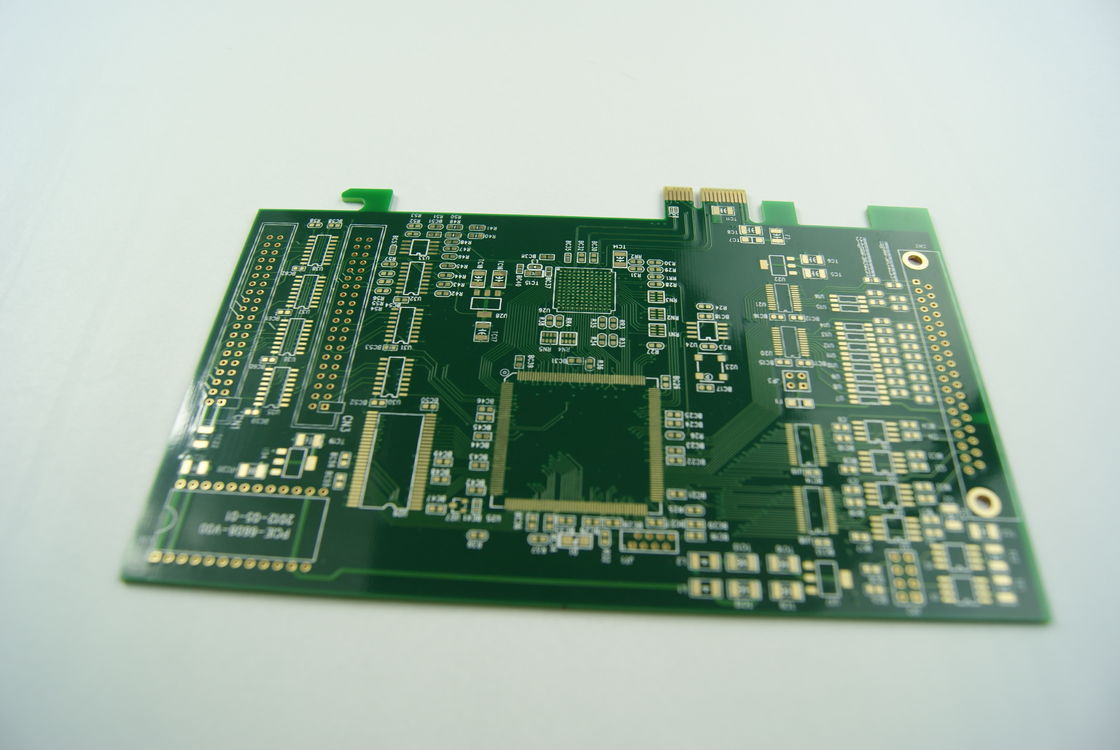

0.2mm-6.0mm Spessore Multilayer PCB Board Impedanza Controllato Circuiti OEM Servizio

Descrizione del Prodotto:

Il PCB multistrato (Printed Circuit Board) rappresenta un significativo avanzamento tecnologico nel campo dei componenti elettronici. Progettato per soddisfare le crescenti esigenze di circuiti ad alta velocità e alta capacità, il PCB multistrato è una meraviglia ingegneristica che consente progetti di circuiti complessi e densi. Impilando più strati di circuiti, questi PCB sono in grado di supportare una varietà di dispositivi elettronici, che vanno da semplici gadget a sofisticati macchinari industriali.

Una delle caratteristiche distintive del PCB multistrato è il suo intervallo di spessore. Con opzioni che variano da 0,2 mm a 6,0 mm, queste schede offrono la flessibilità necessaria per soddisfare un'ampia gamma di applicazioni e specifiche di progettazione. Lo spessore della scheda è un fattore critico in quanto può influire in modo significativo sulla resistenza della scheda, sulle capacità di gestione termica e sulla funzionalità generale.

Quando si tratta di imballaggio, questi PCB multistrato vengono gestiti con la massima cura. Sono imballati utilizzando metodi di imballaggio sottovuoto, garantendo che le schede siano protette da umidità, polvere e altri fattori ambientali che potrebbero comprometterne l'integrità. Una volta sigillati sottovuoto, vengono inseriti in una robusta scatola di cartone, pronti per la spedizione. Questo metodo di imballaggio non solo preserva la qualità dei PCB durante il transito, ma facilita anche lo stoccaggio sicuro fino a quando non sono pronti per essere utilizzati.

La dimensione massima del pannello per questi PCB multistrato è un impressionante 600 mm per 1200 mm. Questa grande dimensione del formato consente la produzione di progetti di circuiti espansivi, il che è particolarmente vantaggioso per le applicazioni che richiedono una quantità significativa di circuiti da integrare in un'unica scheda. La capacità di produrre grandi pannelli aumenta anche l'efficienza riducendo il numero di singoli PCB necessari per un progetto, riducendo così i potenziali punti di guasto e semplificando i processi di assemblaggio.

Un requisito speciale per questi PCB multistrato è la capacità di gestire l'impedenza multiclasse. Il controllo dell'impedenza è un aspetto critico nella progettazione e produzione di PCB, specialmente con l'aumento delle velocità e delle frequenze dei segnali. Una corretta corrispondenza dell'impedenza garantisce l'integrità del segnale su tutta la scheda, riducendo la perdita di segnale e i riflessi che possono portare a un degrado delle prestazioni. Questa capacità è particolarmente importante nei PCB a 14 strati, dove la complessità dei circuiti richiede calcoli e aggiustamenti precisi dell'impedenza attraverso i molteplici strati.

Il circuito multistrato non riguarda solo la stratificazione di percorsi conduttivi; si tratta di integrare tecnologia sofisticata in un design compatto ed efficiente. L'uso di più strati consente la separazione dei piani di alimentazione e di massa, riducendo il rumore e la diafonia tra i segnali. Facilita inoltre l'incorporazione di interconnessioni ad alta capacità, essenziali per i moderni segnali digitali e analogici che richiedono un alto grado di precisione e affidabilità.

Uno dei tipi più avanzati di PCB multistrato sono i PCB a 14 strati. Queste schede sono all'apice della tecnologia dei PCB multistrato, caratterizzate da un intricato stack-up di strati che possono ospitare una vasta gamma di componenti del circuito. La configurazione a 14 strati offre prestazioni elettriche e gestione termica migliorate, vitali per applicazioni ad alta velocità e ad alta potenza. La progettazione e la produzione di PCB così complessi richiedono un elevato livello di competenza e tecniche di fabbricazione all'avanguardia per garantire che ogni strato funzioni in armonia all'interno dello stack-up complessivo.

In sintesi, il PCB multistrato è un componente essenziale nell'elettronica moderna, che offre versatilità e prestazioni impareggiabili. Con caratteristiche come spessore variabile, imballaggio sottovuoto sicuro, grandi dimensioni dei pannelli e la capacità di soddisfare requisiti speciali come il controllo dell'impedenza multiclasse, questi PCB sono progettati per eccellere negli ambienti più esigenti. Che si tratti di un sofisticato PCB a 14 strati o di una configurazione multistrato standard, queste schede di circuito sono la spina dorsale di innumerevoli applicazioni elettroniche che alimentano il nostro mondo oggi.

Caratteristiche:

• Nome del prodotto: PCB multistrato
• Tecnologia di montaggio superficiale: Sì
• Superficie:
  • HASL
  • Oro per immersione
  • Stagno per immersione
  • Argento per immersione
  • Dito d'oro
  • OSP
• Numero di strati: 4-32 strati
• PCB a 12 strati
• PWB multistrato
• Peso del rame: 12OZ
• Imballaggio: Imballaggio sottovuoto con scatola di cartone

Parametri tecnici:

Applicazioni:

Il PCB multistrato, con la sua versatile gamma di 4-22 strati, è una pietra angolare nell'elettronica moderna, servendo una miriade di applicazioni in vari settori. Queste complesse schede sono progettate con più strati di rame, che vanno da 0,5 oz a 6 oz, consentendo l'alloggiamento di progetti di circuiti sofisticati che sono sia efficienti in termini di spazio che affidabili. Le finiture superficiali disponibili per queste schede multistrato includono HASL, Oro per immersione, Stagno per immersione, Argento per immersione, Dito d'oro e OSP. Questi trattamenti superficiali non solo proteggono il PCB dall'ossidazione, ma garantiscono anche una saldabilità e una connettività affidabili.

Una delle principali occasioni di applicazione per il PWB multistrato è nel campo dell'informatica e delle telecomunicazioni. I computer e i server ad alte prestazioni, che sono la spina dorsale dei data center, richiedono l'efficienza e la trasmissione di segnali ad alta velocità che i PCB multistrato possono fornire. Allo stesso modo, le apparecchiature di telecomunicazione, comprese le stazioni base e i router, utilizzano PCB a 20 strati per gestire più trasmissioni di segnale contemporaneamente senza interferenze.

Nel campo dei dispositivi medici, affidabilità e precisione sono fondamentali. I PCB multistrato sono ampiamente utilizzati nelle apparecchiature di imaging medico, come le macchine MRI, nonché nei dispositivi diagnostici portatili dove sono essenziali circuiti compatti e ad alta densità. L'uso di superfici in oro o argento per immersione garantisce la longevità e le prestazioni costanti richieste nella tecnologia medica salvavita.

Anche i settori aerospaziale e della difesa beneficiano in modo significativo dall'applicazione dei PCB multistrato. La complessità dei sistemi avionici, delle comunicazioni satellitari e delle apparecchiature di grado industriale spesso richiede l'uso di PCB a 20 strati o più. La robustezza fornita da strati di rame più spessi e l'affidabilità di finiture come il Dito d'oro sono fondamentali in questi ambienti ad alto stress.

L'elettronica di consumo, inclusi smartphone, tablet e dispositivi indossabili, sta diventando sempre più sofisticata ed è un altro scenario di applicazione chiave per i PCB multistrato. Questi dispositivi richiedono la miniaturizzazione dei componenti mantenendo le prestazioni, un'impresa raggiunta dal design compatto dei PWB multistrato. L'offerta OEM di servizio one-stop garantisce che i produttori possano fare affidamento su una fornitura continua di PCB su misura, ottimizzando il loro processo di produzione e il tempo di commercializzazione.

Infine, l'industria automobilistica, con il suo passaggio verso veicoli elettrici e autonomi, si affida ai PCB multistrato per la gestione di complessi sistemi elettronici. Dalle unità di controllo ai sistemi di infotainment, la durata offerta da finiture come OSP e la capacità di supportare strati di rame pesanti rendono i PCB multistrato un componente integrante nel panorama dell'elettronica automobilistica.

In conclusione, le occasioni e gli scenari di applicazione per i PCB multistrato sono diversi e in continua espansione. La loro adattabilità, unita a una gamma di opzioni di finitura superficiale e alla comodità di un servizio OEM one-stop, posiziona i PCB multistrato come un componente indispensabile nel progresso della tecnologia elettronica in tutti i settori.

Personalizzazione:

Servizio: Servizio OEM one-stop per la produzione personalizzata di PCB multistrato, garantendo che tutti i vostri requisiti siano soddisfatti dalla progettazione alla consegna.

Spessore del rame: Opzioni flessibili da 0,5 oz fino a 6 oz per soddisfare varie capacità di trasporto di corrente e esigenze di durata.

Strati: Offrendo un'ampia gamma di strati per il vostro PCB, da 4 a 22 strati, inclusi intricati PCB a 18 strati e PCB ad alta densità a 20 strati.

Dimensione minima del foro: Foratura di precisione con una dimensione minima del foro di 0,2 mm per progetti di PCB multistrato complessi e di alta qualità.

Imballaggio: Sicuro imballaggio sottovuoto con scatola di cartone per garantire che i vostri PCB arrivino in perfette condizioni, pronti per l'uso immediato.

Supporto e Servizi:

Il nostro PCB multistrato è progettato con precisione ed è costruito per durare. Nell'improbabile caso in cui si riscontrino problemi con il prodotto, il nostro team di supporto tecnico dedicato è qui per assistervi. Forniamo servizi di supporto completi per garantire che il vostro PCB multistrato funzioni in modo ottimale.

I nostri servizi di supporto tecnico includono:

• Assistenza alla risoluzione dei problemi per aiutare a identificare e risolvere eventuali problemi riscontrati con il vostro PCB multistrato.
• Documentazione dettagliata del prodotto e risorse che vi guidano attraverso le specifiche, le capacità e la corretta manipolazione del vostro PCB.
• Suggerimenti utili e migliori pratiche per la manutenzione per garantire la longevità e l'affidabilità del vostro prodotto.
• Guida alla progettazione e al layout per massimizzare le prestazioni del vostro PCB multistrato all'interno della vostra specifica applicazione.
• Aggiornamenti firmware e supporto software per migliorare la funzionalità e aggiungere nuove funzionalità al vostro prodotto.

Si prega di notare che il supporto del nostro prodotto non copre i danni derivanti da uso improprio, negligenza o modifiche non approvate dalla nostra azienda. Per garantire il miglior servizio, seguire sempre le linee guida raccomandate per l'uso e la manutenzione.

Il nostro obiettivo è fornirvi il supporto necessario per mantenere il vostro PCB multistrato operativo al meglio. Per qualsiasi domanda relativa al supporto o assistenza, fare riferimento alla nostra sezione di assistenza clienti (informazioni di contatto escluse). Ci impegniamo a fornire un servizio e un supporto eccezionali a tutti i nostri clienti.
