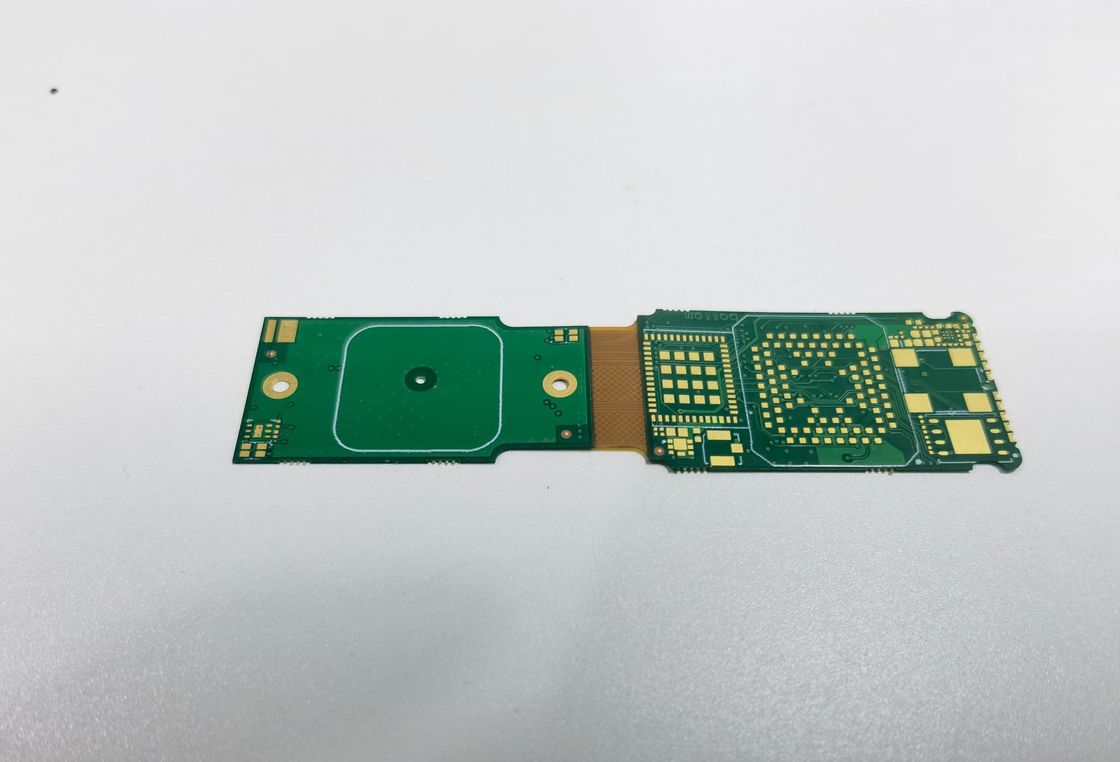

Densità Pcb rigido flessibile con finitura superficiale ENIG 4 strati Fr4/Polyimide HDI 1+N+1
Il PCB rigido flessibile (Printed Circuit Board) è un componente sofisticato e altamente versatile,ampiamente utilizzato in una varietà di applicazioni elettroniche moderne in cui lo spazio è un premio e l'affidabilità è crucialeQuesto prodotto combina perfettamente le migliori caratteristiche delle tecnologie dei circuiti rigidi e flessibili per offrire una soluzione superiore alle complesse sfide elettroniche.Il PCB rigido flessibile è essenzialmente una scheda di circuito ibrido che presenta una combinazione di substrati rigidi e flessibili che sono stratificati insieme in un'unica struttura.
Il PCB rigido flessibile a 4 strati è un modello specifico all'interno di questa gamma di prodotti che vanta quattro strati distinti, che offrono un notevole livello di complessità e funzionalità.Questa configurazione consente un routing più complesso e una maggiore densità di componentiLa tecnica meticolosa di questo prodotto garantisce prestazioni di alta qualità, con una deviazione della posizione del foro di soli ± 0,05 mm.Questa precisione consente di posizionare i componenti in modo preciso e di collegare i componenti in modo affidabile, che è cruciale in applicazioni in cui ogni micron conta.
Una delle caratteristiche più importanti del PCB rigido flessibile è la sua notevole specifica minima traccia/spazio di 0,1 mm.che consente di inserire più circuiti in un'area più piccola senza compromettere le proprietà elettriche o l'integrità del segnaleCiò è particolarmente vantaggioso per le applicazioni di segnale ad alta velocità o per i dispositivi in cui è necessaria la conservazione dello spazio.
L'adattabilità del PCB rigido flessibile è evidenziata dalla sua gamma di flessibilità, che va dall'essere in grado di piegarsi da 1 a 8 volte.Questa caratteristica è ciò che dà il Flexible rigid circuit board il suo nome, in quanto può essere piegato o piegato durante l'installazione o la manutenzione senza danneggiare il circuito.Tale caratteristica è essenziale nelle applicazioni in cui il PCB deve essere conforme a una particolare forma o in cui il pannello sarà soggetto a movimento o espansione termica.
Con una vasta gamma di strati di PCB da 1 a 28 strati, la scheda di cablaggio stampata rigida flessibile può essere adattata per soddisfare i requisiti specifici di qualsiasi applicazione, che richieda un semplice,progettazione a uno strato o complessoGli strati aggiuntivi possono essere utilizzati per la distribuzione di energia, il routing del segnale o per ospitare componenti elettronici aggiuntivi.fornire ai progettisti un elevato grado di libertà per quanto riguarda la disposizione e la funzionalità dei loro dispositivi elettronici.
Inoltre, il PCB rigido flessibile è noto per la sua durata e affidabilità.La combinazione di parti rigide e flessibili consente al circuito rigido pieghevole di resistere ai rigori di ambienti difficiliQuesto lo rende una scelta eccellente per applicazioni militari, aerospaziali, mediche e automobilistiche, dove l'affidabilità non è negoziabile.
In sintesi, il PCB 4 strati rigido flessibile è un prodotto che si distingue per la sua ingegneria di precisione, la flessibilità nel design e le prestazioni robuste.È una testimonianza dei progressi nella tecnologia del PCBLa gamma di 1-28 strati di PCB offre un'ampia adattabilità per varie applicazioni,la flessibilità di 1-8 volte di piegatura garantisce che la tavola possa essere utilizzata negli ambienti più esigenti. se l'applicazione richiede una scheda di circuito rigido flessibile, una scheda di circuito rigido pieghevole o una scheda di cablaggio stampato rigido flessibile,questo prodotto offre una soluzione affidabile ed efficiente per esigenze elettroniche sofisticate.
| Parametro | Specificità |
|---|---|
| Materiale | FR4, poliammide, PET |
| Perforazione del profilo | Routing, V-CUT, Beveling |
| Radius di curvatura | 0.5-10 mm |
| Strato di PCB | 1-28 strati |
| Traccia/spazio minimo | 0.1 mm |
| Trattamento | ENIG/OSP/Oro per immersione/Tin/Argento |
| Numero di strati | 4 Strato |
| Dimensione | 41.55*131 mm |
| Sanforizzato | Densità elevata locale, trivellazione posteriore |
| Disparità di posizione del foro | ± 0,05 mm |
La scheda di circuito rigido flessibile, che incorpora trattamenti di fascia alta come ENIG, OSP, Immersion Gold/Tin/Silver, è progettata per soddisfare le complesse esigenze delle moderne applicazioni elettroniche.Questa soluzione ibrida combina la flessibilità dei circuiti flessibili con la robustezza e il supporto delle tavole rigide, che consente un'integrazione senza soluzione di continuità in una varietà di ambienti dinamici, con una traccia minima/spazio di 0,1 mm e caratteristiche locali ad alta densità integrate dalla tecnologia di back drilling,queste schede sono perfette per applicazioni che richiedono disegni complessi e maggiore affidabilità della connessione.
Una delle caratteristiche più importanti del circuito rigido flessibile è la sua flessibilità, con un raggio di curvatura che va da 0,5 a 10 mm.queste tavole possono essere modellate per adattarsi a spazi stretti o irregolari, rendendoli ideali per la tecnologia indossabile, i dispositivi medici e i componenti aerospaziali.L'adattabilità della scheda di cablaggio stampata rigida pieghevole consente di piegare ripetutamente senza compromettere l'integrità del circuito, che è essenziale per i prodotti sottoposti a movimento costante o che devono sopportare condizioni difficili.
Inoltre, la precisione delle tecniche di perforazione per profilazione come Routing, V-CUT e Beveling garantisce che ogni scheda sia adattata ai requisiti specifici del prodotto.Il profilo preciso aiuta a ridurre lo stress sulla tavola durante la piegatura e il montaggioQueste tecnologie di modellazione facilitano anche l'assemblaggio e lo smontaggio, il che è molto utile durante la manutenzione o l'aggiornamento.
La scheda di circuito rigido flessibile è caratterizzata anche dall'attributo Sanforized,che si riferisce alle aree locali ad alta densità che sono state particolarmente trattate per garantire la stabilità meccanica della schedaQuesta caratteristica, insieme al raggio di curva accuratamente calcolato, fornisce una piattaforma robusta per applicazioni di segnale ad alta velocità e ad alta frequenza, dove l'integrità del segnale è di primaria importanza.
In conclusione, il circuito rigido flessibile è l'incarnazione della versatilità e della durata, rendendolo un candidato perfetto per una vasta gamma di applicazioni.Che sia per l'elettronica di consumo che richiede un fattore di forma sottile e flessibile, o per le macchine industriali che richiedono alta precisione e affidabilità, il Bendable Rigid Printed Wiring Board è una testimonianza dei progressi nella tecnologia PCB.
Il nostro prodotto PCB rigido flessibile è progettato per soddisfare i requisiti più severi dell'industria elettronica.la nostra scheda di circuito stampato pieghevole garantisce un'eccezionale precisione nel posizionamento dei componentiPer soddisfare diverse applicazioni, offriamo una configurazione standard a 4 strati con la possibilità di espandersi fino a un numero massimo di strati di 52L,rendendo le nostre tavole adatte a progetti complessi e ad alta densità.
Costruito con materiali di alta qualità come FR4, Poliamide e PET, il nostro pannello di cablaggio rigido e stampato è resistente e flessibile.consentire prestazioni affidabili in ambienti dinamiciLa specifica minima traccia/spazio di 0,1 mm sulle nostre schede consente l'integrità del segnale ad alta velocità e il posizionamento compatto dei componenti.
Il circuito stampato rigido flessibile che forniamo è una soluzione ideale per applicazioni che richiedono una combinazione di robustezza e flessibilità.I nostri servizi di personalizzazione assicurano che le esigenze specifiche di progettazione siano soddisfatte con precisione e affidabilità, garantendo che il prodotto abbia le migliori prestazioni in qualsiasi caso di utilizzo.
Il prodotto PCB rigido flessibile combina il meglio di entrambi i circuiti rigidi e flessibili integrati in un'unica unità, consentendo una gamma più versatile di applicazioni.Il nostro supporto tecnico e i nostri servizi per il PCB rigido flessibile sono progettati per garantire che tu possa utilizzare appieno le capacità del prodotto e risolvere eventuali problemi che potrebbero sorgere.
Il nostro supporto tecnico include un'assistenza completa per la risoluzione dei problemi per aiutare a diagnosticare e risolvere eventuali problemi operativi che potresti incontrare con il PCB rigido flessibile.Che tu stia affrontando sfide con la connettività, flessibilità, o qualsiasi altro aspetto del prodotto, i nostri tecnici esperti sono qui per fornirvi una guida esperta.
Inoltre, offriamo una serie di servizi per migliorare le prestazioni e la longevità del tuo PCB rigido flessibile.consulenza in materia di selezione dei materiali, e guida all'assemblaggio per garantire che il prodotto sia perfettamente adattato alle esigenze specifiche e alle esigenze di applicazione.
Ci impegniamo a fornire servizi di supporto e manutenzione continui per aiutarvi a mantenere il vostro PCB Rigid Flex in condizioni ottimali.e le riparazioni necessarie per mantenere l'alta qualità e l'affidabilità del prodotto durante tutto il suo ciclo di vita.
Per assicurarti di ottenere il massimo dai tuoi PCB rigidi flessibili, offriamo anche formazione e documentazione per aiutarti a comprendere meglio le caratteristiche e le capacità del prodotto.Questo consente un uso più efficiente e l'integrazione del PCB rigido flessibile nei sistemi e processi esistenti.
Per qualsiasi ulteriore assistenza o per usufruire del nostro supporto tecnico e dei nostri servizi, si prega di contattare il nostro servizio clienti.Ci dedichiamo a fornirti il supporto necessario per raggiungere il successo con il tuo prodotto PCB rigido flessibile.
