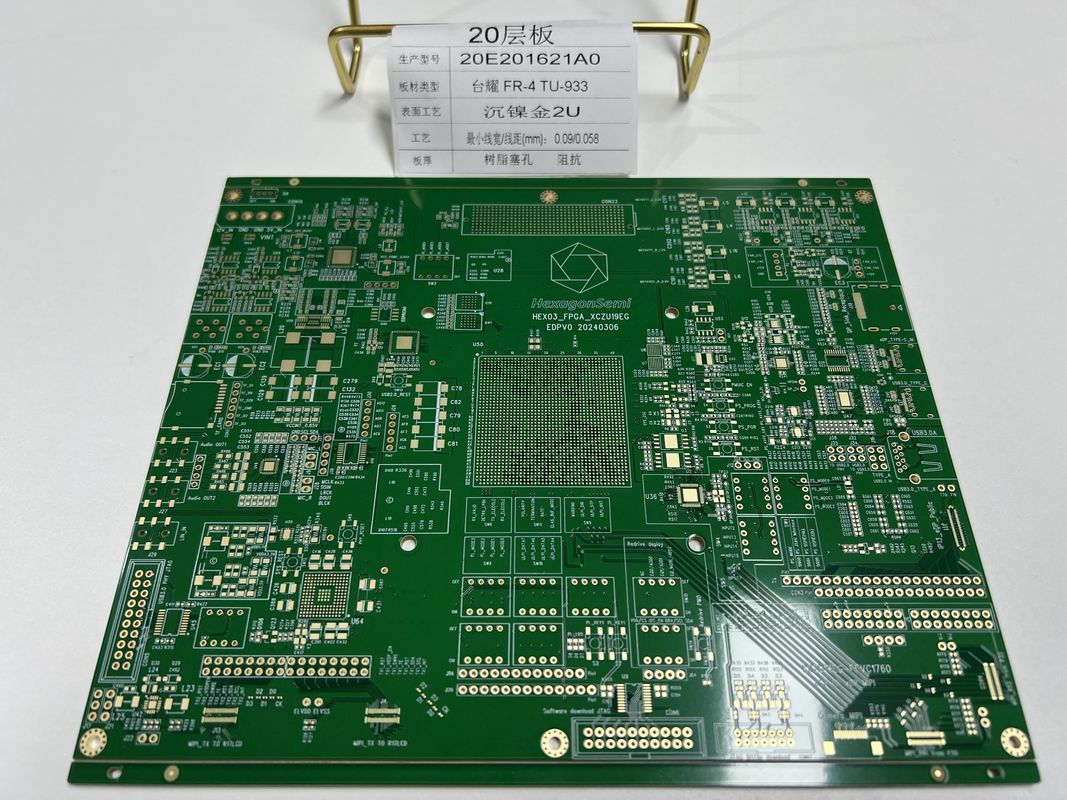

20 schede PCB a strato con controllo di impedenza multigruppo VIPPO sotto pasta TU-933

Descrizione del prodotto:

La scheda HDI PCB è un prodotto tecnologico avanzato che rappresenta una delle soluzioni più innovative nella progettazione di schede di circuiti stampati (PCB),soddisfare la crescente domanda di dispositivi elettronici compatti ma ad alte prestazioni. HDI, che significa High-Density Interconnector, è una tecnologia che consente una scheda più densamente confezionata con linee e spazi più sottili, vie e pad di cattura più piccoli,e densità più elevate delle piastre di connessioneQuesta tecnologia ad alta densità è particolarmente utile per applicazioni quali i convertitori HD SDI, che richiedono una trasmissione affidabile del segnale ad alta velocità in un'impronta compatta.

La nostra scheda HDI PCB è stata progettata meticolosamente con uno spessore compreso tra 0,4 e 3,2 mm, per soddisfare le varie esigenze di applicazione, dai dispositivi sottili e portatili a dispositivi elettronici più robusti e ad alta potenza.La versatilità dello spessore garantisce anche che le nostre tavole possano essere personalizzate per adattarsi a una serie di alloggi e involucriLa capacità di adattamento nella progettazione è ulteriormente migliorata dalla nostra capacità di perforare fori con dimensioni minime di 0,15 mm,consentendo di raggiungere un elevato livello di precisione e affidabilità per i componenti più piccoli.

Il rapporto di aspetto della nostra scheda HDI PCB si attesta a 10:1, che indica il rapporto tra lo spessore della scheda e il diametro del foro perforato. Questo è un parametro critico in quanto influisce sulla qualità del rivestimento dei vias. Un rapporto di aspetto di 10:1 è indicativo del nostro impegno per elevati standard di qualità, garantendo che anche con le vie più piccole, il rivestimento sia coerente e affidabile,che è fondamentale per la funzionalità dei circuiti stampati HDI nelle applicazioni ad alta velocità e ad alta frequenza.

L'assicurazione della qualità è una pietra angolare dell'affidabilità del nostro prodotto.per convalidare l'integrità e la funzionalità di ogni HDI PCB Board che produciamo. L'E-Testing controlla la presenza di pantaloncini, apre e garantisce che le prestazioni elettriche soddisfino i requisiti specificati.come l'allineamento e la registrazione degli strati, e la qualità dei vias, che è particolarmente importante per le schede HDI in cui le strutture sono troppo piccole per essere valutate solo con mezzi ottici.Questi rigorosi protocolli di prova garantiscono che ogni scheda funzioni correttamente e in modo coerente, fornendo tranquillità ai nostri clienti che il loro prodotto avrà prestazioni ai più alti standard.

La materia prima utilizzata per le nostre schede PCB HDI è FR4 IT180, un laminato ignifuge di alta qualità noto per le sue eccellenti proprietà elettriche, resistenza meccanica e resistenza termica.Il materiale IT180 è specificamente progettato per applicazioni ad alte prestazioni in cui l'affidabilità e la stabilità a lungo termine sono crucialiQuesto materiale è particolarmente adatto per le schede PCB ad alta velocità in quanto ha una bassa costante dielettrica e un basso fattore di dissipazione.che riduce al minimo la perdita di segnale e supporta un'integrità del segnale superiore ad alte frequenzeQuesto lo rende una scelta ideale per prodotti come i convertitori SDI HD, dove il mantenimento della fedeltà del segnale è di massima importanza.

In sintesi, la nostra scheda HDI PCB è una soluzione all'avanguardia per applicazioni elettroniche avanzate che richiedono elevata densità, precisione e affidabilità.4-3..2 mm, dimensione minima del foro di 0,15 mm, rapporto di aspetto di 10:1Questo prodotto si distingue sul mercato grazie ai protocolli di prova robusti, compresi i test 100% E-Testing e X-RAY. Prodotto utilizzando la materia prima di alta qualità FR4 IT180,garantisce prestazioni eccezionali, specialmente in ambienti ad alta velocità. Sia per i convertitori HD SDI che per qualsiasi altra applicazione di schede PCB ad alta velocità,le nostre schede di circuiti stampati HDI offrono la qualità e l'affidabilità richieste per i progetti elettronici più esigenti.

Caratteristiche:

• Nome del prodotto: HDI PCB Board
• Test: 100% test elettronico, raggi X
• Strato di cartone: 6-32L
• Dimensione minima del foro: 0,15 mm
• Min Trace: 3/3Mil
• Nome del PCB: 4L 1+N+1 HDI Boards
• Disegno: Tavola modello ad alta densità
• Tipo: schede di circuiti stampati HDI

Parametri tecnici:

Applicazioni:

La scheda PCB HDI (High Density Interconnect) è un tipo avanzato di scheda di circuito stampato (PCB) nota per i suoi attributi di alta densità, incorporando linee e spazi più sottili,con una lunghezza di 20 mm o più, ma non superiore a:Con strati che vanno da 6-32L, i PCB sono più resistenti al corrosivo e hanno una densità di blocchi di connessione più elevata rispetto ai PCB tradizionali.queste schede sono in grado di supportare progetti complessi e a più strati richiesti nelle applicazioni PCB ad alta velocità.

Con una dimensione di foro minuscola di 0,1 mm ottenuta attraverso la tecnologia di perforazione laser, queste schede HDI PCB sono progettate per ospitare le ultime novità nella miniaturizzazione dei componenti elettronici.Questo livello di perforazione di precisione è essenziale per la creazione dei micro-vias che sono parte integrante del design della scheda modello ad alta densità, sostenendo la tendenza verso dispositivi più piccoli, più efficienti e più veloci.

La richiesta speciale di mezza buca e di un passo di 0,25 mm BGA (Ball Grid Array) sottolinea l'idoneità della scheda per le tecnologie avanzate di imballaggio utilizzate nei PCB ad alta velocità.La tecnica a mezzo foro è particolarmente utile per creare connessioni ed interfacce, mentre il passo stretto BGA garantisce una soluzione di interconnessione più compatta e ad alte prestazioni, che è fondamentale nelle applicazioni di elaborazione dati ad alta velocità.

Con uno spessore compreso tra 0,4 e 3,2 mm, questi pannelli HDI PCB offrono versatilità in termini di resistenza meccanica e profilo della scheda, rendendoli adatti a una vasta gamma di applicazioni di prodotti.L'uso di FR4 IT180 come materia prima conferisce alle tavole un'elevata resistenza termica e stabilità meccanica, che sono fondamentali per mantenere l'integrità e l'affidabilità dei PCB ad alta velocità sotto stress operativo.

Le caratteristiche dell'HDI PCB Board lo rendono una scelta ideale per una varietà di occasioni e scenari.e server in cui l'alta velocità e la densità sono fondamentali per un'efficiente elaborazione e trasferimento dei datiNel settore delle telecomunicazioni, queste schede si trovano in router, switch e stazioni base che richiedono una trasmissione di segnali ad alta velocità.apparecchi fotografici, e console da gioco, dove lo spazio è prezioso e l'elaborazione dei dati ad alta velocità è essenziale.utilizzare anche HDI PCB per applicazioni critiche.

In sintesi, la scheda HDI PCB è una pietra angolare nello sviluppo dei moderni dispositivi elettronici ad alta velocità.richieste speciali per mezzo buco e passo BGA, insieme a una gamma di spessori robusta utilizzando il materiale FR4 IT180, lo rendono un componente indispensabile nell'industria elettronica.la scheda HDI PCB è al centro dell'innovazione, guidando il futuro della tecnologia ad alta velocità.

Personalizzazione:

Nome del PCB:4L 1+N+1 HDI Boards - Ideale per applicazioni che richiedono unInterconnettore ad alta densitàcon funzionalità avanzate adatte ai sistemi HD SDI Converter.PCB ad alta densitàè progettato per soddisfare gli elettronici sofisticati che richiedono un controllo preciso dell'impedenza e una trasmissione del segnale ad alta velocità.

Controllo di impedenza:Sì - Progettato con standard rigorosi per garantire prestazioni elettriche costanti, questa scheda è perfetta per applicazioni ad alta velocità, rendendola una scelta affidabile per il vostroPCB ad alta velocitàbisogni.

Requisiti particolari:Socket della lampada - Personalizzato per includere una funzione di presa della lampada, garantendo l'integrazione senza soluzione di continuità con sistemi di illuminazione specializzati o componenti che richiedono una fonte di luce.

Materie prime:FR4 IT180 - Prodotto utilizzando materiale di substrato FR4 IT180 di alta qualità per fornire una resistenza termica e una resistenza meccanica ottimali per i progetti di circuiti ad alta densità.

Supporto e servizi:

Il prodotto HDI PCB Board è supportato da una vasta gamma di supporto tecnico e servizi progettati per garantire la migliore esperienza possibile per i nostri utenti.

Documentazione tecnica:L'accesso a manuali dettagliati del prodotto, guide tecniche e specifiche per aiutare la comprensione, l'installazione e il funzionamento del prodotto.

Base di conoscenze online:Un archivio online ricco di FAQ, suggerimenti per la risoluzione dei problemi e le migliori pratiche per la scheda HDI PCB, disponibile 24 ore su 24, 7 giorni su 7 per la vostra comodità.

Aggiornamenti del firmware:Aggiornamenti regolari del firmware per migliorare le funzionalità, aggiungere nuove funzionalità e risolvere eventuali problemi noti.

Formazione sui prodotti:Sessioni di formazione complete per gli utenti per ottenere il massimo dai loro circuiti stampati HDI, che coprono tutto, dal funzionamento di base alle funzionalità avanzate.

Assistenza tecnica:Accesso al nostro team di esperti tecnici che possono fornire orientamento e supporto per la risoluzione dei problemi attraverso vari canali.

Servizi di riparazione:Nel caso in cui la vostra scheda HDI PCB richieda una riparazione, forniamo un servizio efficiente e affidabile per riportare il vostro prodotto in condizioni ottimali.

Parti di ricambioOffriamo una gamma completa di parti originali per garantire che il tuo HDI PCB Board mantenga le sue prestazioni e la sua longevità.

Il nostro impegno è quello di fornirvi il massimo livello di supporto per garantire che il vostro HDI PCB Board funzioni in modo affidabile e soddisfi le vostre esigenze.Per ulteriore assistenza o per accedere ai nostri servizi di assistenza tecnica, si prega di consultare i metodi di contatto specifici forniti nella documentazione del prodotto.
