Interconnettore ad alta densità HDI PCB Board per P1.25 LED Display Indoor 6-32L

Interconnettore ad alta densità HDI PCB Board per P1.25 LED Display Indoor 6-32L

Display a LED HDI PCB Board

Display a LED a alta densità di interconnessione

32L PCB HDI ad alta densità di interconnessione

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Numero di strati:
4-20 Strati
dimensione del foro:
0Perforazione laser da.1 mm
Strato del bordo:
6-32L
Parole chiave:
Interconnettore ad alta densità
Min Trace:
3/3MIL
Rapporto di aspetto:
10:1
Richiesta speciale:
Mezzo buco, 0,25 mm BGA
Dimensione minima del foro:
0.15 mm
Evidenziare:

Display a LED HDI PCB Board

,

Display a LED a alta densità di interconnessione

,

32L PCB HDI ad alta densità di interconnessione

Termini di pagamento e di spedizione
Descrizione del prodotto

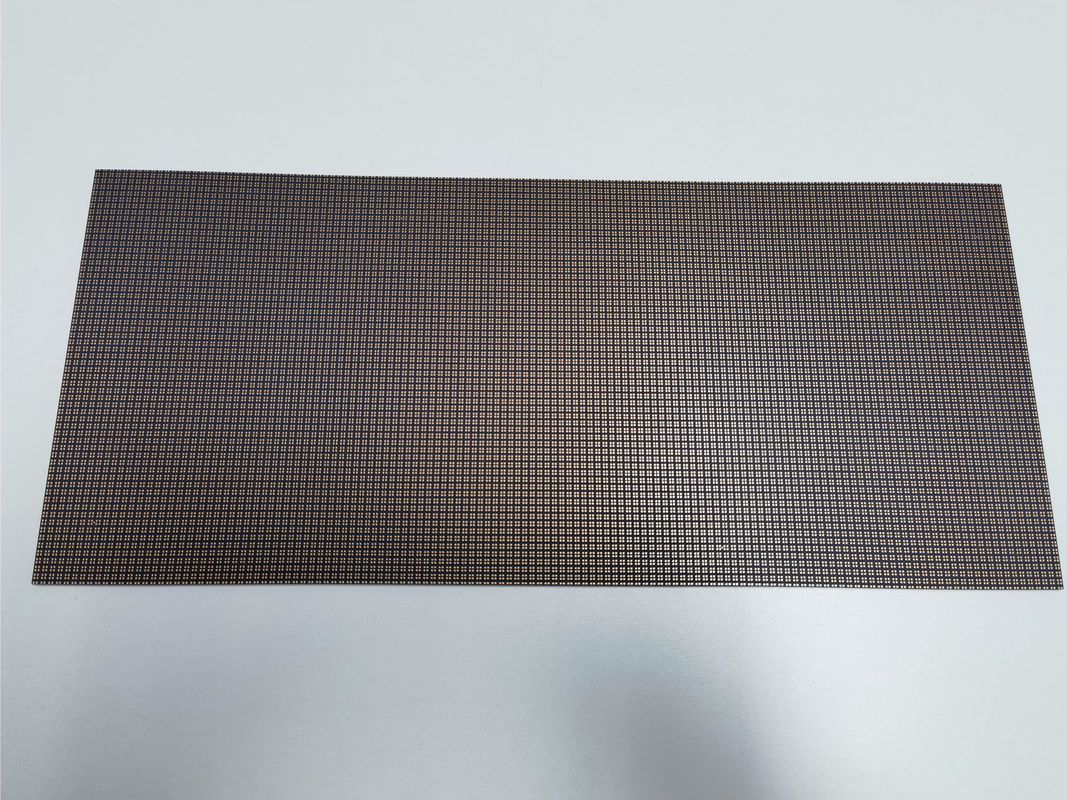

HDI PCB Board per display a LED P1.25 schermo a LED nella porta 1+N+1 Interconnettore ad alta densità

Descrizione del prodotto:

La scheda PCB HDI (High Density Interconnector) è una meraviglia tecnologica nel campo della produzione di schede di circuiti stampati (PCB),presentano capacità di fascia alta adatte a una vasta gamma di applicazioni complesse e critiche per le prestazioniIl processo di produzione di PCB HDI incorpora tecniche avanzate per produrre schede con un maggior numero di componenti per unità di superficie, nonché prestazioni elettriche e affidabilità migliorate.Questo riassunto del prodotto approfondirà le caratteristiche e i vantaggi del nostro prodotto HDI PCB, evidenziando le caratteristiche chiave che lo rendono una scelta esemplare per i dispositivi elettronici sofisticati.

Una delle caratteristiche di spicco del nostro PCB HDI è il suo impressionante rapporto di aspetto di 10:1Questo elevato rapporto d'aspetto è indicativo della nostra capacità di produrre PCB con linee e spazi più sottili, nonché con vie più piccole, che sono essenziali per il posizionamento di componenti ad alta densità.Questa caratteristica è particolarmente utile per l'elettronica moderna che richiede la miniaturizzazione senza compromettere le prestazioniUtilizzando un rapporto di aspetto di questa grandezza, i nostri PCB HDI possono ospitare pacchetti IC più avanzati con un'impronta ridotta.

Quando si tratta di testare e garantire la qualità dei nostri PCB HDI, non lasciamo nulla di svolto.specialmente i micro-vias che sono parte integrante dei PCB HDIQuesto protocollo di test completo garantisce che ogni scheda soddisfi i nostri severi standard di qualità.fornire ai nostri clienti la fiducia che ricevono un prodotto in grado di funzionare in modo affidabile nelle loro applicazioni.

I nostri PCB HDI vantano una larghezza minima di traccia e spaziatura di 3/3 Mil (3 mils di larghezza di linea e 3 mils di spaziatura).che è cruciale per supportare i chip di oggi ad alto numero di pin utilizzati in complessiLa miniaturizzazione delle tracce e degli spazi è direttamente correlata alle prestazioni complessive del dispositivo elettronico.che consente una trasmissione del segnale più veloce e una riduzione del cross-talk e delle interferenze.

La versatilità dei nostri PCB HDI è ulteriormente illustrata dalla vasta gamma di strati di schede che offriamo, che vanno da 6 a 32 strati.Questa flessibilità consente la personalizzazione del PCB per soddisfare le esigenze specifiche di qualsiasi applicazioneL'approccio a più livelli facilita l'integrazione di più funzionalità in un'unica unità.ottimizzare l'immobile sul bordo e consentire la creazione di dispositivi elettronici più compatti ed efficienti.

Una caratteristica fondamentale dei nostri PCB HDI è la dimensione del foro, che può arrivare fino a 0,1 mm grazie alla nostra tecnologia di perforazione laser.che consente la connessione di più strati con eccezionale precisione e affidabilitàQuesti micro-vias consentono la costruzione di circuiti altamente complessi mantenendo una dimensione ridotta della scheda.che è essenziale per l'elettronica moderna che richiede trasmissione di segnali ad alta velocità e miniaturizzazione.

Per riassumere, i nostri PCB HDI sono in prima linea nella produzione di PCB HDI, offrendo un eccezionale rapporto di aspetto di 10:1, rigorose ispezioni 100% E-Testing e X-RAY, capacità di traccia fine di 3/3Mil, una vasta gamma di strati di cartone da 6 a 32 e micro-vias con un taglio di buco piccolo come 0,1 mm forato con laser.Queste caratteristiche insieme rendono i nostri PCB HDI uno standard d'oro nel settore, adatto a una varietà di applicazioni ad alte prestazioni in cui la densità, l'affidabilità e la miniaturizzazione sono fondamentali.Il nostro prodotto è una testimonianza di ingegneria avanzata ed eccellenza manifatturiera, per soddisfare le esigenze in evoluzione dell'industria elettronica.



Caratteristiche:

  • Nome del prodotto: HDI PCB Board
  • Spessore: 0,4-3,2 mm
  • Min Trace: 3/3Mil
  • Test: 100% test elettronico, raggi X
  • Materiale grezzo: FR4 IT180
  • Requisiti particolari: presa della lampada
  • Tavola modello ad alta densità
  • PCB HDI
  • Fabbricazione a base di PCB HDI


Parametri tecnici:

Parametro Specificità
Nome del circuito 4L 1+N+1 HDI Board
Min Trace 3/3Mil
Spessore della scheda 0.2mm-6.00mm (8mil-126mil)
Dimensione minima del foro 0.15 mm
Dimensione del foro 0Perforazione laser da.1 mm
Richiesta speciale Mezzo buco, 0,25 mm BGA
Materie prime FR4 IT180
Spessore 00,4-3,2 mm
Parole chiave Interconnettore ad alta densità (HDI)
Requisiti speciali Sottile della lampada


Applicazioni:

La scheda HDI PCB, che vanta una gamma versatile di strati di scheda da 6 a 32L, è una scelta privilegiata per l'elettronica di fascia alta in cui lo spazio e il peso sono una considerazione importante.Tali PCB ad alta velocità sono essenziali in applicazioni che richiedono un posizionamento denso dei componenti unito a caratteristiche elettriche ad alte prestazioni. Con il 100% di E-Testing e verifica X-RAY, questi circuiti stampati HDI sono garantiti per affidabilità e funzionalità, rendendoli ideali per ambienti critici e ad alto rischio.

Una delle caratteristiche di spicco di questi PCB HDI è l'impressionante rapporto di aspetto di 10:1 e la dimensione minima del foro di 0,15 mm.Queste specifiche sono cruciali per le applicazioni che richiedono interconnessioni di alta precisione e vie miniaturizzateLe caratteristiche particolari richieste, come i semi-buchi e gli 025 mm BGA consentono ulteriormente l'integrazione di queste schede in sofisticati assemblaggi elettronici con componenti a picco sottile.

Le occasioni di applicazione di questi circuiti stampati HDI sono vaste, inclusi, ma non limitati a, dispositivi medici, strumentazione aerospaziale e hardware militare,quando prestazioni e affidabilità costanti non sono negoziabiliLa tecnologia HDI risplende in particolare nelle apparecchiature elettroniche di consumo portatili quali smartphone, tablet e laptop, dove la domanda di apparecchiature più piccole, più leggere, piùe dispositivi più potenti continuano ad aumentareIn questi scenari, la capacità dell'HDI PCB per la trasmissione di segnali ad alta velocità e l'architettura di risparmio di spazio viene ampiamente sfruttata.

Inoltre, la scheda HDI PCB è adatta anche per applicazioni automobilistiche, in particolare nei veicoli elettrici e nei sistemi avanzati di assistenza alla guida (ADAS),dove l'integrazione di più funzioni in spazi più piccoli è sempre più comuneLe proprietà elettriche affidabili e le capacità di interconnessione ad alta densità sono fondamentali in questi scenari per garantire sicurezza ed efficienza.

In ambienti industriali, dove le macchine richiedono sistemi di controllo sofisticati,la robusta progettazione e il regime di prova dei PCB HDI garantiscono che possano resistere ai rigori degli ambienti industriali, fornendo al contempo la precisione necessaria per l'automazione e il controllo;L'elevato rapporto d'aspetto e le caratteristiche specializzate, come i semi-buchi, soddisfano le esigenze uniche delle applicazioni industriali ad alta tecnologia, consentendo un'integrazione fluida in una varietà di apparecchiature.

In sintesi, il prodotto HDI PCB Board, con le sue specifiche avanzate e test approfonditi, è una soluzione ideale per una miriade di applicazioni in cuie di alta affidabilità sono fondamentaliL'adattabilità della sua progettazione consente il suo utilizzo in una vasta gamma di occasioni e scenari, dall'elettronica di consumo alle applicazioni industriali ad alta domanda.



Personalizzazione:

Esplora il nostro prodotto PCB High Density Interconnector (HDI), su misura per soddisfare le richieste sofisticate di applicazioni elettroniche avanzate.I nostri circuiti stampati HDI sono progettati per un'alta affidabilità delle prestazioni, supportando una vasta gamma di tecnologie, tra cui sistemi di conversione SDI HD e applicazioni PCB DDR4.

Con un protocollo di test completo, assicuriamo che ogni HDI PCB Board sia sottoposto al 100% di E-Testing ed esami X-RAY per garantire la massima qualità e prestazioni privi di difetti.

I nostri servizi di personalizzazione dei prodotti soddisfano un numero versatile di livelli, offrendo opzioni da 4-20 livelli per una varietà di complessità e funzionalità.Forniamo strati di cartone da 6-32L, che soddisfa i più elevati requisiti dell'IDH.

Tutte le nostre schede PCB HDI sono dotate di controllo dell'impedenza come caratteristica standard, garantendo l'integrità del segnale e prestazioni elettriche costanti in tutti i progetti.



Supporto e servizi:

La scheda HDI PCB è una scheda a circuito stampato ad alta densità di interconnessione progettata per soddisfare le applicazioni elettroniche avanzate che richiedono una densità di circuiti più elevata rispetto ai PCB tradizionali.Il nostro prodotto di supporto tecnico e servizi per la scheda HDI PCB sono dedicati a garantire la vostra esperienza con il nostro prodotto è senza soluzione di continuità ed efficiente.

Servizi di assistenza tecnica:

  • Assistenza per la risoluzione dei problemi: il nostro team di esperti è disponibile per aiutare a diagnosticare e risolvere eventuali problemi che potresti incontrare con la scheda PCB HDI.
  • Documentazione del prodotto: forniamo una documentazione completa, comprese specifiche dettagliate, guide di installazione e manuali utente, per facilitare l'uso corretto del tuo pannello PCB HDI.
  • Linee guida per la progettazione: per aiutare il processo di progettazione del PCB, offriamo linee guida specifiche per la progettazione che aiuteranno a ottimizzare le prestazioni della scheda PCB HDI.
  • Aggiornamenti del firmware: ci assicuriamo che la scheda HDI PCB sia aggiornata con gli ultimi miglioramenti del firmware per migliorare le funzionalità e le prestazioni.

Impegni di servizio:

  • Assicurazione della qualità: le nostre schede PCB HDI sono sottoposte a rigorosi test e controlli di qualità per soddisfare i più elevati standard dell'industria.
  • Risposta alle richieste tecniche: ci impegniamo a fornire risposte tempestive alle vostre richieste tecniche per ridurre al minimo eventuali interruzioni.
  • Servizi di riparazione: nel caso in cui la scheda HDI PCB richieda riparazioni, offriamo servizi di riparazione efficienti per riportare la scheda in condizioni di lavoro ottimali.
  • Consulenza professionale: il nostro team esperto può fornire servizi di consulenza professionale per aiutarti a prendere decisioni informate in merito alle tue applicazioni di schede PCB HDI.

Il nostro obiettivo è quello di fornire un supporto e servizi eccezionali per garantire che il tuo HDI PCB Board soddisfi e superi le tue aspettative.
