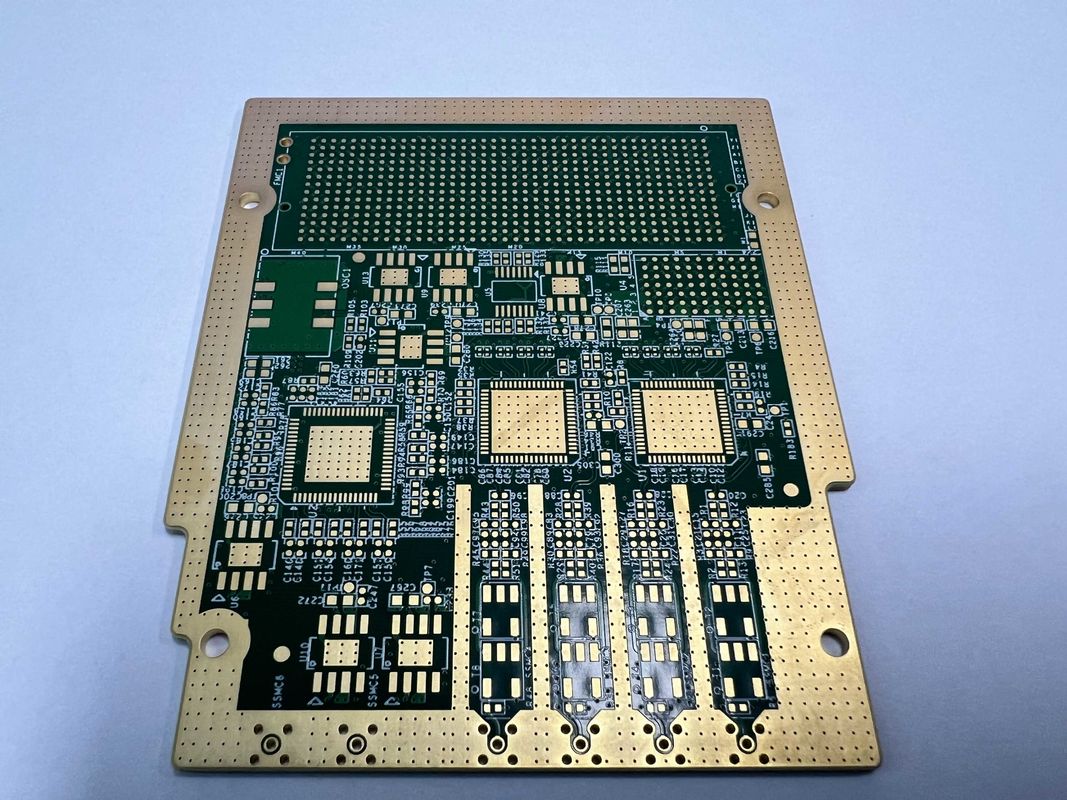

6-32L Board Layer HDI PCB Board Realizzato con FR4 IT180 Materia prima e taglia del foro per trivellazione laser da 0,1 mm per le applicazioni

6-32L Board Layer HDI PCB Board Realizzato con FR4 IT180 Materia prima e taglia del foro per trivellazione laser da 0,1 mm per le applicazioni

6-32L HDI PCB Board

FR4 IT180 HDI PCB Board

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Key Words:
High Density Interconnector
Spessore della scheda:
0.2mm-6.00mm ((8mil-126mil)
Raw Material:
FR4 IT180
Esame:
100% E-test, raggi X
Layer Count:
4-20 Layers
Special Requirements:
Lamp Socket
Aspect Ratio:
10:1
Impedance Control:
Yes
Evidenziare:

6-32L HDI PCB Board

,

FR4 IT180 HDI PCB Board

Termini di pagamento e di spedizione
Descrizione del prodotto

Descrizione del prodotto:

L'HDI PCB Board è un circuito stampato di alta qualità progettato appositamente per soddisfare le elevate esigenze dell'elettronica moderna.questo prodotto è ideale per applicazioni che richiedono interconnessioni ad alta densità e un controllo preciso dell'impedenza.

Una delle caratteristiche chiave della scheda HDI PCB è costituita dai requisiti specifici per la presa della lampada.che lo rende una scelta eccellente per applicazioni di illuminazione in cui l'affidabilità è cruciale.

Prodotto con materie prime FR4 IT180 di altissimo livello, l'HDI PCB Board offre prestazioni ed una durata eccezionali.con un'ampiezza di 20 mm o più ma non superiore a 50 mm.

Con uno spessore compreso tra 0,4 mm e 3,2 mm, la scheda HDI PCB offre flessibilità nella progettazione mantenendo l'integrità strutturale.Ciò consente un design compatto e leggero senza compromettere le prestazioni.

Come PCB ad alta densità (HDI), questo prodotto è ottimizzato per applicazioni che richiedono layout complessi e alta densità del segnale.La tecnologia avanzata utilizzata nel processo di fabbricazione consente un percorso più stretto e vie più piccole, con conseguente progettazione di PCB più compatta ed efficiente.

Il controllo dell'impedenza è un aspetto critico della scheda PCB HDI, garantendo l'integrità del segnale costante e riducendo al minimo la perdita di segnale.Questa caratteristica è essenziale per le applicazioni digitali ad alta velocità in cui l'accuratezza del segnale è fondamentale.

Quando si tratta di HDI PCB Manufacturing, questo prodotto si distingue per la sua precisione e affidabilità.,e tecniche di routing avanzate per ottenere interconnessioni ad alta densità con minime interferenze del segnale.

Nel complesso, l'HDI PCB Board è un prodotto di prima linea progettato per applicazioni esigenti che richiedono soluzioni PCB ad alta densità.e caratteristiche avanzate lo rendono la scelta ideale per settori quali le telecomunicazioni, automotive, aerospaziale ed elettronica di consumo.



Caratteristiche:

  • Nome del prodotto: HDI PCB Board
  • Parole chiave: Interconnettore ad alta densità, PCB ad alta velocità, circuiti stampati HDI
  • Richiesta speciale: Mezzo buco, 0,25 mm BGA
  • Dimensione minima del foro: 0,15 mm
  • Numero di strati: 4-20 strati
  • Test: 100%E-test, raggi X


Parametri tecnici:

Materie prime FR4 IT180
Nome del circuito 4L 1+N+1 HDI Board
Min Trace 3/3Mil
Spessore 00,4-3,2 mm
Numero di strati 4-20 Strati
Spessore della scheda 0.2mm-6.00mm (8mil-126mil)
Richiesta speciale Mezzo buco, 0,25 mm BGA
Requisiti speciali Sottile della lampada
Esame 100%E-test, raggi X
Dimensione minima del foro 0.15 mm


Applicazioni:

I circuiti stampati HDI sono circuiti stampati altamente specializzati che sono progettati per applicazioni di interconnessione ad alta densità.Questi pannelli sono noti per la loro tecnologia avanzata e prestazioni superiori, che li rende ideali per una vasta gamma di applicazioni e scenari di prodotto.

Un'applicazione comune delle schede HDI PCB è nella produzione di convertitori HD-SDI.Questi convertitori richiedono interconnessioni ad alta densità per garantire una trasmissione ottimale del segnale e una perdita minima del segnaleLe schede HDI PCB con una larghezza minima di 3/3 mil e una dimensione di buco di 0.1 mm sono perfette per soddisfare i requisiti di controllo dell'impedenza dei convertitori HD-SDI.

Un altro scenario di applicazione chiave per le schede HDI PCB è nei sistemi di comunicazione ad alta velocità..La tecnologia avanzata delle schede PCB HDI, con caratteristiche come una dimensione minima del foro di 0,15 mm, garantisce prestazioni affidabili nelle applicazioni di comunicazione ad alta velocità.

Inoltre, le schede PCB HDI sono ampiamente utilizzate nelle industrie aerospaziali e della difesa, dove l'affidabilità e le prestazioni sono fondamentali.Le interconnessioni ad alta densità fornite da queste schede le rendono adatte per applicazioni che richiedono disegni compatti e alta integrità del segnale.

In sintesi, le caratteristiche delle schede HDI PCB, come la larghezza minima delle tracce, le dimensioni dei fori e il controllo dell'impedenza, le rendono versatili e adatte a varie applicazioni e scenari di prodotto.Che sia nella produzione di convertitori HD-SDI, sistemi di comunicazione ad alta velocità, o applicazioni aerospaziali e di difesa, le schede HDI PCB offrono prestazioni e affidabilità superiori.
