L'HDI PCB Board rappresenta il culmine della moderna tecnologia dei circuiti stampati (PCB), soddisfacendo la crescente domanda di componenti elettronici compatti, ad alta velocità ed efficienti.che sta per High Density Interconnect, è una tecnologia che consente una maggiore funzionalità in uno spazio più piccolo, un fattore cruciale nello sviluppo degli ultimi dispositivi elettronici di consumo, dispositivi medici e strumenti di comunicazione.Questo prodotto è specificamente progettato per integrarsi perfettamente con i convertitori HD SDI, integrano le applicazioni PCB ad alta velocità e supportano i più recenti moduli di memoria, come i PCB DDR4.
Con un'impressionante dimensione di buco di 0,1 mm ottenuta attraverso la trivellazione laser di precisione,la scheda HDI PCB consente un livello di dettaglio e una densità di componenti impossibili con i metodi di perforazione tradizionaliQuesta dimensione del foro è particolarmente utile per le applicazioni che richiedono un gran numero di interconnessioni in uno spazio ristretto, come i convertitori HD SDI,con una lunghezza massima di 20 mm o più ma non superiore a 30 mm,.
In termini di risoluzione delle tracce, la scheda HDI PCB vanta una larghezza minima delle tracce e una spaziatura di 3/3 Mil (0,003 pollici),una specifica che sottolinea l'idoneità della scheda per applicazioni a PCB ad alta velocitàQuesta geometria di traccia fine è fondamentale per ridurre la perdita di segnale e il cross-talk, garantendo così l'integrità del segnale ad alte frequenze.Questo livello di precisione è essenziale per le prestazioni dei PCB DDR4, che operano a velocità elevate e richiedono un layout meticolosamente progettato per mantenere l'integrità del segnale.
Lo spessore della scheda della scheda HDI PCB può essere personalizzato in una vasta gamma da 0,2 mm a 6,00 mm (8 mil a 126 mil).Questa versatilità consente di adattare la scheda alle esigenze di varie applicazioni, dai dispositivi portatili più sottili alle attrezzature industriali più robuste.mentre una tavola più spessa potrebbe essere scelta per la sua maggiore integrità strutturale in ambienti esigenti.
La dimensione minima del foro di 0,15 mm è un'altra caratteristica che mette in evidenza le capacità ad alta risoluzione della scheda HDI PCB.che sono fondamentali per la progettazione di PCB multistratoQuesti piccoli vias consentono di collegare più strati, massimizzando lo spazio e migliorando le prestazioni, il che è particolarmente utile nel settore dei convertitori HD SDI,dove la precisione e l'affidabilità sono fondamentali.
Il controllo dell'impedenza è una caratteristica essenziale della scheda PCB HDI, che garantisce che il PCB mantenga un'impedenza costante in tutto il circuito.Questo è di fondamentale importanza nelle applicazioni PCB ad alta velocità, dove le variazioni di impedenza possono portare a riflessi del segnale e perdita di integrità del segnale.poiché questi moduli di memoria richiedono un'impedenza costante per funzionare ad efficienza e stabilità massime.
In sintesi, la scheda PCB HDI è una soluzione avanzata progettata per l'elettronica ad alte prestazioni.e progettazione ottimizzata per PCB DDR4 lo rendono una scelta ideale per progetti che richiedono i più alti standard di precisioneCon caratteristiche come la dimensione del foro perforato con laser da 0,1 mm, traccia minima di 3/3 Mil, spessore della scheda personalizzabile, dimensione minima del foro di 0,15 mm e controllo dell'impedenza,la scheda HDI PCB è all'avanguardia nella tecnologia PCB, pronto a soddisfare le esigenze dei progetti elettronici più impegnativi.
Parametro tecnico | Specificità |
---|---|
Requisiti speciali | Sottile della lampada |
Parole chiave | Interconnettore ad alta densità |
Esame | 100% E-test, raggi X |
Rapporto di aspetto | 10:1 |
Spessore | 00,4-3,2 mm |
Min Trace | 3/3Mil |
Dimensione del foro | 0Perforazione laser da.1 mm |
Controllo dell'impedenza | - Sì, sì. |
Richiesta speciale | Mezzo buco, 0,25 mm BGA |
Dimensione minima del foro | 0.15 mm |

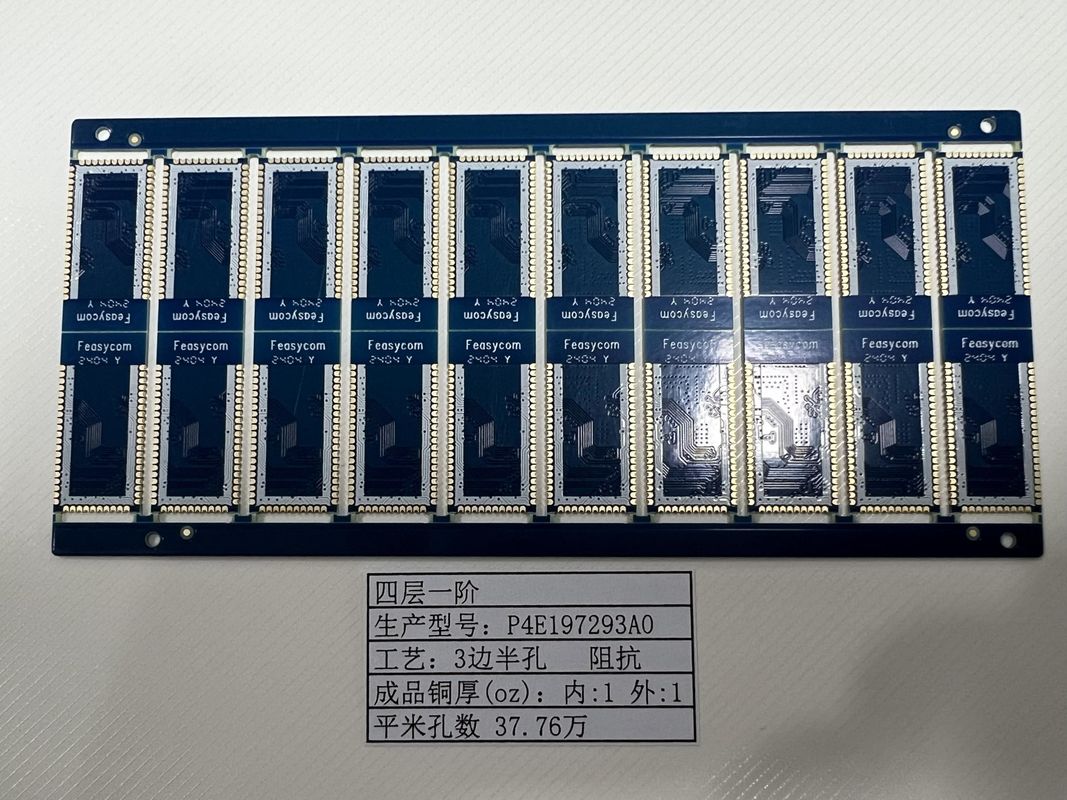

Gli HDI PCB, o High Density Interconnector Printed Circuit Boards, rappresentano un significativo progresso nella tecnologia dei PCB.I PCB HDI come i pannelli HDI 4L 1+N+1 sono progettati per soddisfare le rigide richieste dell'elettronica modernaIl 4L indica un PCB a quattro strati, mentre il 1+N+1 indica l'accumulo di uno strato, seguito da uno strato interno (N) e coperto da un altro strato,mostrando il design complesso abilitato dai processi di produzione di PCB HDI.
Uno degli attributi critici di questi PCB HDI è il loro spessore della scheda, che varia da uno sottile 0,2 mm a un robusto 6,00 mm (8 mil a 126 mil).Questa versatilità garantisce che i PCB HDI possano essere integrati in una vasta gamma di applicazioniInoltre, la garanzia del controllo dell'impedenza garantisce l'integrità del segnale su varie frequenze,non negoziabile nei progetti ad alta velocità.
Le occasioni e gli scenari di applicazione per i PCB HDI sono diversi, comprendono molteplici industrie e tecnologie.I circuiti stampati HDI sono la spina dorsale degli smartphone, tablet e computer portatili, dove lo spazio è prezioso e l'efficienza è fondamentale.La miniaturizzazione dei componenti unita alle esigenze di alta velocità rende i PCB HDI una scelta essenziale per i produttori che mirano a produrre PCB eleganti., eppure dispositivi potenti.
Nel settore delle telecomunicazioni, i PCB HDI consentono la funzionalità di router e switch complessi e multilivello che costituiscono il nucleo della nostra infrastruttura Internet.Capacità di supportare una moltitudine di connessioni in uno spazio ristretto, pur mantenendo l'integrità del segnale, è il motivo per cui i PCB HDI sono un prodotto di base in questo settore.la precisione e l'affidabilità offerte dai PCB HDI sono sfruttate in dispositivi critici come pacemaker e sistemi di imaging, dove una prestazione costante potrebbe significare la differenza tra vita e morte.
Anche le industrie automobilistiche e aerospaziali, dove le condizioni estreme e la necessità di affidabilità e miniaturizzazione convergono, beneficiano delle caratteristiche dei PCB HDI.Le interconnessioni ad alta densità forniscono la necessaria resilienza e consentono i complessi sistemi elettronici utilizzati nei veicoli e negli aeromobili moderniInoltre, le applicazioni militari e di difesa, dove sono necessarie robustezza e capacità tecnologiche avanzate,utilizzano frequentemente PCB HDI per garantire la funzionalità e la durata dei loro sistemi elettronici.
In ciascuna di queste applicazioni, il PCB HDI si distingue come componente critico a causa della sua capacità di facilitare architetture elettroniche avanzate mantenendo una presenza compatta.Che si tratti di un ambiente ad alto rischio dell'aerospaziale, il mondo della tecnologia medica dipendente dalla precisione, o l'elettronica di consumo che usiamo quotidianamente, i PCB HDI sono gli eroi sconosciuti che permettono i salti tecnologici del nostro tempo.
I nostri servizi di personalizzazione PCB ad alta densità soddisfano le vostre esigenze specifiche, garantendo che i vostri circuiti stampati HDI soddisfino i più alti standard qualitativi.Possiamo incorporare la tecnologia Half Hole e ospitare un 0.25mm BGA per posizionamento preciso dei componenti. La materia prima utilizzata è l'affidabile FR4 IT180, che garantisce un'eccellente resistenza termica e resistenza meccanica per le applicazioni PCB ad alta velocità.
Offriamo anche il controllo dell'impedenza per mantenere l'integrità del segnale attraverso la scheda PCB HDI, essenziale per i circuiti ad alta velocità.fornendo la precisione di linea fine richiesta per i progetti di circuiti complessiInoltre, la personalizzazione del nostro prodotto consente una configurazione di livello di scheda fino a 6L, consentendoci di supportare i vostri requisiti di PCB ad alta densità a più strati.
Il prodotto HDI PCB Board viene fornito con un supporto tecnico completo e servizi per garantire la vostra soddisfazione e il successo con il nostro prodotto.Il nostro supporto include una gamma completa di servizi, dalla risoluzione dei problemi del prodotto, ottimizzazione delle prestazioni, a orientamenti sulle migliori pratiche per la progettazione e l'attuazione.
Il nostro team di supporto tecnico è ben versato in tutti gli aspetti della tecnologia HDI PCB e può fornire assistenza con raccomandazioni di impilazione, selezione del materiale,e comprensione dei vincoli di produzioneSono attrezzati per aiutarvi a risolvere eventuali problemi che potreste incontrare durante i processi di progettazione, prova o assemblaggio.
Oltre alla risoluzione dei problemi,Offriamo anche servizi avanzati come l'analisi dell'integrità del segnale e consulenza sulla gestione termica per garantire che il tuo PCB HDI funzioni in modo efficiente e affidabile in tutte le condizioniIl nostro obiettivo è di aiutarvi a massimizzare le prestazioni e la longevità del vostro prodotto.
Stiamo continuamente migliorando le nostre risorse di supporto, compresa la documentazione dettagliata, le FAQ e le guide tecniche,che sono disponibili per aiutarvi a navigare attraverso le sfide e le domande comuni relative ai PCB HDI.
Si prega di notare che il nostro supporto tecnico e i nostri servizi sono disponibili durante il normale orario di lavoro e sono soggetti ai nostri termini e condizioni di servizio.Ci impegniamo a fornire il supporto necessario per un'esperienza senza soluzione di continuità con il nostro prodotto HDI PCB Board.
Inviaci direttamente la tua richiesta.
