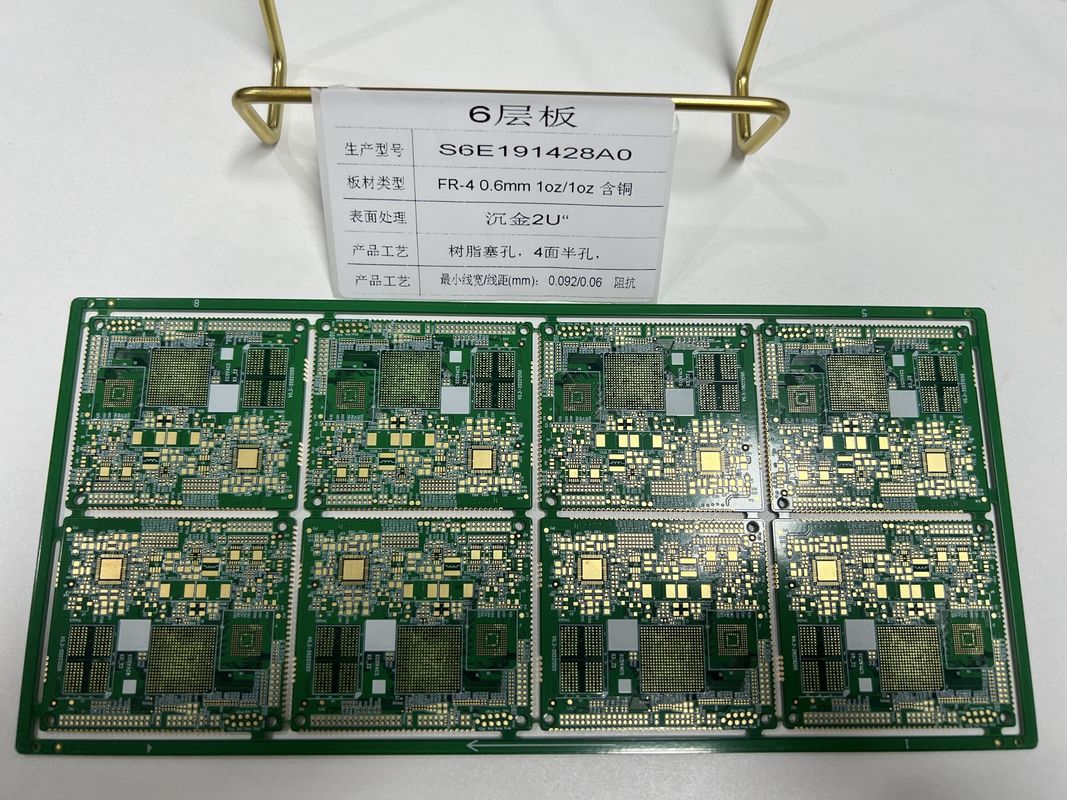

6 strati di presa della lampada HDI Pcb rigido flessibile Mezzo buco 3/3Mil Controllo dell'impedenza

Descrizione del prodotto:

La scheda PCB HDI rappresenta un apice dell'innovazione moderna nel campo della tecnologia High Density Interconnector (HDI). Progettata per soddisfare gli standard rigorosi dei dispositivi elettronici sofisticati, questa scheda è un componente critico per sistemi in cui lo spazio e le prestazioni sono fondamentali. È particolarmente adatta per applicazioni come convertitori HD SDI e altre apparecchiature di elaborazione di segnali digitali ad alta frequenza, dove precisione e affidabilità sono non negoziabili.

Una delle caratteristiche distintive di questa scheda PCB HDI è la tecnologia Half Hole, una richiesta speciale che consente la placcatura dei bordi per una migliore connettività e resistenza nella struttura del PCB. Questa tecnica avanzata è essenziale per supportare l'incapsulamento Ball Grid Array (BGA) da 0,25 mm, comunemente utilizzato nei chip carrier ad alta densità. La caratteristica BGA da 0,25 mm garantisce che anche i componenti più piccoli possano essere alloggiati, fornendo una soluzione compatta senza compromettere le prestazioni elettriche – un aspetto cruciale per i circuiti stampati HDI.

Ulteriormente migliorando le prestazioni della scheda, il Controllo dell'Impedenza è una testimonianza dell'ingegneria di precisione alla base di questo prodotto. Il Controllo dell'Impedenza è fondamentale per mantenere l'integrità del segnale, in particolare nei PCB ad alta densità dove la natura compatta dei circuiti può portare a potenziali crosstalk e degradazione del segnale. Questa caratteristica garantisce che la scheda funzioni in modo coerente ad alte frequenze, rendendola una scelta ideale per le applicazioni digitali e RF più esigenti.

La scelta di FR4 IT180 come materiale grezzo per la scheda PCB HDI è un altro aspetto chiave del suo design. FR4 IT180 è un laminato di alta qualità noto per la sua eccellente resistenza termica e resistenza meccanica, vitale per mantenere l'integrità della scheda sotto gli stress termici del funzionamento ad alta velocità. Il materiale è anche riconosciuto per le sue proprietà di isolamento elettrico, contribuendo ulteriormente alle prestazioni complessive e alla durata della scheda.

Una notevole specifica tecnica di questo PCB ad alta densità è il suo Rapporto d'Aspetto di 10:1. Ciò significa che la scheda può ospitare fori via dieci volte più profondi del loro diametro, consentendo più strati e complessità in un'impronta più piccola. Tale rapporto d'aspetto è un risultato significativo, che dimostra l'idoneità della scheda per applicazioni con un elevato numero di strati, mantenendo al contempo la precisione richiesta per componenti a passo fine.

Nel complesso, la scheda PCB HDI è una soluzione all'avanguardia per applicazioni che richiedono la tecnologia High Density Interconnect. La sua caratteristica Half Hole, su misura per componenti BGA da 0,25 mm, e il preciso Controllo dell'Impedenza, la rendono un componente indispensabile per i circuiti stampati HDI. Il robusto materiale FR4 IT180 garantisce che la scheda possa resistere ai rigori degli ambienti ad alte prestazioni. Che si tratti di un convertitore HD SDI o di altre applicazioni critiche, questo PCB ad alta densità è progettato per offrire affidabilità, efficienza e prestazioni impareggiabili nei progetti elettronici più impegnativi.

Caratteristiche:

• Nome del prodotto: Scheda PCB HDI
• Dimensione minima del foro: 0,15 mm
• Strato della scheda: 6-32L
• Dimensione del foro: trapano laser da 0,1 mm
• Nome PCB: Schede HDI 4L 1+N+1
• Traccia minima: 3/3 Mil
• Progettato per applicazioni PCB ad alta velocità
• Compatibile con sistemi convertitori HD SDI
• Tecnologia High-Density Interconnect (HDI) PCB Board

Parametri tecnici:

Applicazioni:

La scheda PCB High Density Interconnector (HDI), con la sua impressionante dimensione minima del foro di 0,15 mm, è progettata per applicazioni in cui l'ottimizzazione dello spazio e i requisiti di caratteristiche fini sono fondamentali. La tecnologia HDI consente più funzioni per unità di area, rendendo la scheda PCB HDI una scelta ideale per applicazioni ad alta densità. Questa scheda è meticolosamente realizzata utilizzando materiale grezzo FR4 IT180 di alta qualità, garantendo durata e prestazioni costanti, con una gamma di spessori che può ospitare progetti da 0,2 mm a 6,00 mm (8mil-126mil), soddisfacendo una varietà di esigenze di prodotto.

I PCB HDI sono comunemente utilizzati in dispositivi elettronici compatti in cui l'integrazione di segnali ad alta velocità è cruciale. Queste schede modello ad alta densità sono essenziali nella produzione di smartphone, tablet e laptop, dove la domanda di dispositivi più sottili, leggeri e potenti continua a crescere. L'uso della tecnologia HDI in questi dispositivi consente una trasmissione del segnale più veloce, una migliore integrità del segnale e migliori prestazioni elettriche, il tutto mantenendo un fattore di forma ridotto.

Inoltre, l'aspetto High Speed PCB Board della tecnologia HDI è particolarmente vantaggioso in scenari che richiedono un controllo preciso dell'impedenza. Questo è fondamentale nelle applicazioni digitali ad alta velocità, come sistemi informatici avanzati, apparecchiature di telecomunicazione e hardware di elaborazione di segnali ad alta frequenza. Il preciso controllo dell'impedenza offerto dai PCB HDI garantisce che la degradazione del segnale sia minimizzata, anche nelle circostanze più esigenti, rendendolo una scelta affidabile per le industrie che non possono permettersi problemi di integrità del segnale.

Un altro scenario applicativo per la scheda PCB HDI è nei dispositivi medici. I progressi medici richiedono spesso strumenti miniaturizzati in grado di svolgere compiti complessi in modo affidabile. I PCB HDI, con le loro capacità ad alta densità, consentono la creazione di circuiti intricati e altamente affidabili necessari in apparecchiature mediche critiche come dispositivi di imaging, monitor compatti e macchinari diagnostici portatili.

Nei settori aerospaziale e della difesa, dove le apparecchiature devono resistere a condizioni estreme mantenendo la funzionalità, la natura robusta del materiale grezzo FR4 IT180 utilizzato in questi PCB HDI è di primaria importanza. La combinazione di alta densità, affidabilità e capacità di funzionare sotto severi stress ambientali rende queste schede un componente indispensabile nei dispositivi di comunicazione di livello industriale, avionica e strumenti per l'esplorazione spaziale.

Infine, l'industria automobilistica, con la sua crescente dipendenza dai sistemi elettronici per sicurezza, prestazioni e comfort, è un utente significativo di PCB HDI. Il PCB ad alta densità è essenziale in questo settore per i suoi vantaggi in termini di risparmio di spazio e la sua capacità di ospitare una moltitudine di funzioni in un'area confinata, il che è cruciale per i moderni sistemi elettronici dei veicoli che combinano navigazione, intrattenimento e funzionalità di assistenza alla guida in un'unica interfaccia user-friendly.

Personalizzazione:

I nostri servizi di produzione di PCB ad alta densità (PCB HDI) offrono un'ampia personalizzazione per il tuo prodotto di schede PCB HDI. A partire da una gamma di 6-32 strati , possiamo gestire complessi design multistrato. Garantiamo un preciso Controllo dell'impedenza per l'integrità del segnale, essenziale per applicazioni ad alta velocità come i PCB DDR4.

Ci occupiamo anche di Richieste speciali come foratura Half Hole e supporto per posizionamenti Ball Grid Array (BGA) da 0,25 mm per soddisfare le esigenze di packaging di componenti avanzati. Inoltre, possiamo incorporare Requisiti speciali come integrazioni di prese per lampade in base alle tue esigenze di progettazione.

Lo spessore della tua scheda PCB HDI può essere personalizzato nell'intervallo di 0,4-3,2 mm , fornendo la flessibilità per bilanciare la rigidità della scheda e i vincoli di spazio per la tua applicazione specifica. Affidati a noi per le tue esigenze di produzione di PCB HDI per garantire che il tuo prodotto soddisfi i più elevati standard di qualità e prestazioni.

Supporto e servizi:

Il nostro prodotto di schede PCB HDI viene fornito con un supporto tecnico completo e servizi progettati per garantire il massimo livello di prestazioni, affidabilità e soddisfazione del cliente. Il nostro supporto include l'accesso a una suite di risorse per la risoluzione dei problemi, la guida tecnica e l'ottimizzazione del prodotto.

Supporto tecnico:

• Base di conoscenza online: accedi a un'ampia gamma di documentazione, incluse FAQ, articoli tecnici e best practice per aiutarti a comprendere e massimizzare l'uso della tua scheda PCB HDI.
• Documentazione del prodotto: sono disponibili manuali utente dettagliati, specifiche e guide di manutenzione per fornirti tutte le informazioni necessarie per utilizzare efficacemente il tuo prodotto.
• Aggiornamenti firmware: rimani aggiornato con le ultime versioni del firmware per garantire che la tua scheda PCB HDI disponga delle funzionalità e dei miglioramenti più recenti.

Servizi:

• Servizi diagnostici: il nostro team può eseguire diagnostiche remote per identificare e risolvere i problemi, garantendo tempi di inattività minimi per le tue operazioni.
• Servizi di riparazione: in caso di malfunzionamento, offriamo servizi di riparazione per riportare la tua scheda PCB HDI in condizioni operative ottimali.
• Consulenza professionale: i nostri esperti sono disponibili per consulenze per aiutarti a integrare la scheda PCB HDI nelle tue applicazioni specifiche e a ottimizzarne le prestazioni.

Ci impegniamo a fornire un supporto e servizi eccezionali a tutti i nostri clienti. Il nostro obiettivo è garantire che la tua scheda PCB HDI funzioni in modo efficiente ed efficace, supportando il successo dei tuoi progetti e delle tue applicazioni.
