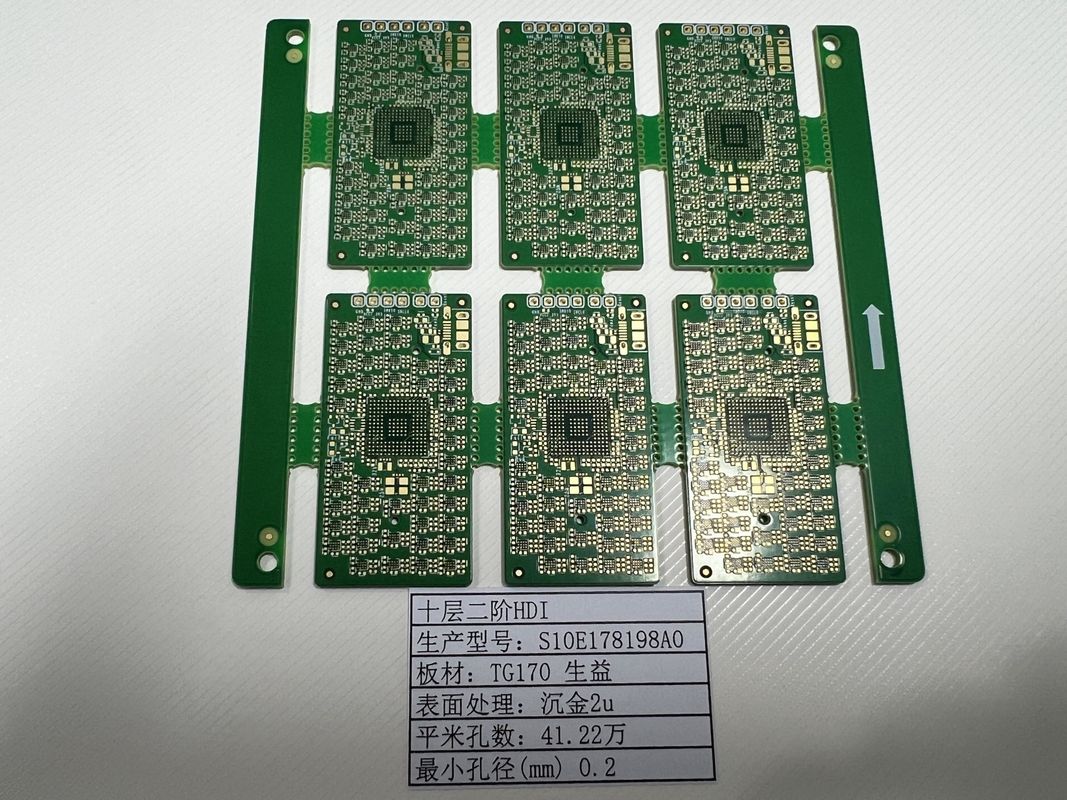

OEM HDI Circuit Board 10 strato 2+N+2 X Ray Tested Ultra Thin 0.2mm-6.00mm

Descrizione del prodotto:

La scheda PCB HDI (High Density Interconnector) è una meraviglia tecnologica nel regno dei componenti elettronici, che soddisfa le esigenze avanzate dell'elettronica moderna con prestazioni e affidabilità superiori. Queste schede sono specificamente progettate per applicazioni che richiedono una configurazione più densa di componenti e un numero maggiore di interconnessioni. Ideale per applicazioni di schede PCB ad alta velocità, la PCB HDI è una testimonianza dell'evoluzione della tecnologia delle schede a circuito stampato, che accoglie la tendenza alla miniaturizzazione senza compromettere la funzionalità.

Nel cuore della scheda PCB HDI si trova la sua impressionante capacità di supportare una dimensione minima del foro di soli 0,15 mm. Questa caratteristica consente di alloggiare più fori passanti per unità di area, facilitando l'integrazione di più componenti su una singola scheda. Questa miniaturizzazione è un elemento chiave nella produzione di dispositivi leggeri, compatti e altamente efficienti che sono il segno distintivo dell'odierno mercato dell'elettronica.

Qualità e affidabilità sono fondamentali per le PCB HDI e, per garantire che ogni scheda soddisfi i più elevati standard, è in vigore un rigoroso protocollo di test. Ogni scheda viene sottoposta al 100% di E-Testing, dove le prestazioni elettriche vengono verificate per garantirne la funzionalità e l'affidabilità. Inoltre, viene impiegata l'ispezione a raggi X per esaminare le strutture interne della scheda, verificando l'integrità delle costruzioni multistrato e le minute connessioni non visibili ad occhio nudo. Questo doppio approccio di test garantisce che ogni scheda PCB HDI sia priva di difetti e pronta per le esigenze di applicazioni ad alta velocità e ad alte prestazioni.

Per soddisfare una vasta gamma di requisiti, il numero di strati della PCB HDI può variare da 6 a ben 32 strati (6-32L). Questa flessibilità consente la progettazione e la produzione di PCB in grado di gestire una moltitudine di applicazioni, dai dispositivi più semplici ai sistemi di calcolo più complessi. Il design multistrato aiuta anche a ridurre la perdita di segnale e la diafonia, che è fondamentale nelle applicazioni di schede PCB ad alta velocità in cui l'integrità del segnale è essenziale.

Per soddisfare richieste specializzate, la scheda PCB HDI può accogliere richieste speciali come fori semilavorati e un passo BGA (Ball Grid Array) di 0,25 mm. I fori semilavorati, noti anche come fori castellati, vengono utilizzati per creare un'interconnessione tra schede o per montare componenti direttamente sul bordo della PCB. La capacità di passo BGA di 0,25 mm è particolarmente degna di nota in quanto consente un imballaggio più denso di IC (circuiti integrati), che è cruciale per assemblaggi elettronici ultra-compatti. Queste caratteristiche sottolineano l'adattabilità della PCB HDI a vari requisiti di progettazione e funzionalità, consolidando ulteriormente il suo ruolo nello sviluppo di prodotti elettronici all'avanguardia.

L'integrazione della tecnologia di interconnessione ad alta densità rende la scheda PCB HDI un componente indispensabile nell'elettronica moderna, dove le crescenti richieste di prestazioni coincidono con la necessità di riduzione delle dimensioni. La PCB HDI non è solo un componente; è una soluzione che consente la proliferazione dell'elettronica avanzata in settori quali le telecomunicazioni, l'informatica, i dispositivi medici e le industrie aerospaziali. Con le sue eccezionali capacità nel supportare operazioni di schede PCB ad alta velocità e la sua versatilità nell'accogliere vari conteggi di strati e richieste speciali, la PCB HDI rappresenta una pietra angolare della progettazione e della produzione elettronica.

In sintesi, la scheda PCB HDI rappresenta l'apice della progettazione PCB, offrendo una soluzione di interconnessione ad alta densità per le applicazioni elettroniche più esigenti. Con le sue capacità di fori ultra-fini, rigorose procedure di test, conteggi di strati adattabili e la capacità di soddisfare richieste di progettazione specifiche, la PCB HDI è la scelta definitiva per ingegneri e progettisti che cercano di spingere i confini di ciò che è possibile nella miniaturizzazione e funzionalità dei componenti elettronici.

Caratteristiche:

• Nome del prodotto: Scheda PCB HDI
• Dimensione del foro: Trapano laser da 0,1 mm - ideale per applicazioni PCB ad alta velocità
• Strato della scheda: 6-32L - design flessibile per la produzione complessa di PCB HDI
• Traccia minima: 3/3 Mil - lavoro di linea preciso e ad alta risoluzione
• Requisiti speciali: Presa per lampada - personalizzata per soddisfare esigenze specifiche
• Test: 100% E-Testing, X-RAY - garantisce affidabilità e qualità della scheda PCB HDI

Parametri tecnici:

Applicazioni:

La PCB HDI (High Density Interconnector) è una scheda PCB ad alta velocità progettata per soddisfare le rigorose esigenze dell'elettronica moderna in cui spazio, peso e prestazioni sono critici. Con un conteggio di strati che va da 4 a 20 strati, queste schede sono eccezionalmente versatili e possono adattarsi a varie applicazioni, rendendole ideali per un'ampia gamma di occasioni e scenari.

Una delle principali applicazioni delle PCB HDI è nel campo dell'informatica, dove le prestazioni delle PCB ad alta velocità sono fondamentali. Il design compatto ed efficiente di queste schede, unito alla capacità di implementare la tecnologia BGA (Ball Grid Array) da 0,25 mm, le rende perfette per laptop, server e computer ad alte prestazioni che richiedono un rapido elaborazione dei dati e una latenza minima. La tecnologia dei fori semilavorati è particolarmente utile nelle applicazioni di connettori a bordo, garantendo una connessione robusta e affidabile ai dispositivi periferici.

Nell'industria delle telecomunicazioni, le PCB HDI sono indispensabili grazie alle loro prestazioni elettriche superiori e alla capacità di supportare la trasmissione di segnali ad alta velocità. La minuscola traccia minima di 3/3 Mil consente un routing più denso dei segnali, che è cruciale negli smartphone, nelle stazioni base e in altri dispositivi di comunicazione che richiedono la miniaturizzazione senza compromettere la velocità o l'integrità del segnale.

L'avvento della tecnologia indossabile vede anche la PCB HDI come un componente fondamentale. Le dimensioni compatte e la configurazione multistrato consentono l'integrazione di funzionalità avanzate in dispositivi indossabili eleganti. Che si tratti di fitness tracker, smartwatch o dispositivi di monitoraggio medico, gli attributi della PCB HDI come la dimensione del foro del trapano laser da 0,1 mm sono critici per le connessioni minuscole e precise necessarie in questi prodotti sofisticati.

I dispositivi medici, in particolare quelli che richiedono alta precisione e affidabilità, beneficiano enormemente dall'applicazione delle schede PCB HDI. Strumenti come apparecchiature di imaging e strumenti diagnostici si basano sulla capacità della scheda PCB ad alta velocità di funzionare in modo coerente in condizioni critiche. Inoltre, la garanzia del 100% di E-Testing e test a raggi X garantisce che ogni scheda soddisfi i rigorosi requisiti per le certificazioni mediche.

Infine, nei settori aerospaziale e della difesa, l'affidabilità e le capacità ad alta velocità delle PCB HDI le rendono adatte all'uso in avionica, sistemi satellitari e dispositivi di comunicazione per la difesa. I rigorosi test e la produzione di precisione di queste schede significano che possono resistere a condizioni estreme e fornire prestazioni affidabili quando il fallimento non è un'opzione.

In conclusione, la scheda PCB HDI è un prodotto versatile che è parte integrante del progresso dell'elettronica ad alta velocità. Le sue applicazioni sono diffuse, toccando quasi ogni aspetto del moderno panorama tecnologico. Dall'informatica alla tecnologia indossabile, e dalla sanità alla difesa, la PCB HDI è al centro dell'innovazione, guidando lo sviluppo di dispositivi elettronici più piccoli, veloci e affidabili.

Personalizzazione:

I nostri servizi di PCB ad alta velocità soddisfano le esigenze specializzate dell'elettronica moderna offrendo la personalizzazione della scheda PCB HDI (High Density Interconnector). Con le nostre capacità, è possibile specificare una dimensione minima del foro fino a 0,15 mm, garantendo che la vostra scheda modello ad alta densità possa soddisfare i complessi requisiti di progettazione dei componenti elettronici avanzati.

La scheda PCB HDI è disponibile in una gamma di spessori da 0,2 mm fino a 6,00 mm (8mil-126mil), consentendo un insieme diversificato di applicazioni e standard di durabilità. Sia che si lavori su un dispositivo leggero e portatile o su un circuito robusto e ad alta potenza, possiamo personalizzare la scheda per soddisfare le vostre esigenze.

Offriamo anche una personalizzazione completa del conteggio degli strati, con opzioni che vanno da 4 a 20 strati. Questa flessibilità garantisce che la vostra scheda PCB HDI sia ottimizzata per l'uso previsto, sia per dispositivi semplici che per apparecchiature complesse e multifunzionali.

Inoltre, garantiamo il controllo dell'impedenza con i nostri servizi di PCB HDI. Questo è fondamentale per mantenere l'integrità del segnale nelle applicazioni di PCB ad alta velocità, garantendo che la vostra scheda modello ad alta densità funzioni in modo affidabile alle velocità richieste dalla tecnologia odierna.

Supporto e servizi:

La nostra scheda PCB HDI (High-Density Interconnect) è supportata da un supporto tecnico completo e da servizi per garantire che si ottenga il massimo dal proprio prodotto. Con una guida esperta sulla progettazione, implementazione e ottimizzazione, ci impegniamo a fornire il supporto necessario per mantenere la vostra scheda PCB HDI funzionante al massimo delle prestazioni.

Il nostro supporto tecnico include l'accesso a un team di ingegneri competenti ed esperti che possono assistere con qualsiasi domanda o problema che possa sorgere. Dalla configurazione iniziale alla risoluzione di problemi di circuiti complessi, il nostro team è qui per fornire consulenza e soluzioni esperte.

Oltre al supporto del nostro team, offriamo una serie di servizi progettati per prolungare la vita e migliorare la funzionalità della vostra scheda PCB HDI. Questi servizi includono, ma non sono limitati a:

• Revisione del progetto: Garantire che il progetto della vostra PCB HDI soddisfi gli standard del settore e sia ottimizzato per la produzione e le prestazioni.
• Analisi dell'integrità del segnale: Aiutarvi a comprendere e migliorare le prestazioni dei segnali ad alta velocità sulla scheda.
• Analisi termica: Fornire informazioni sulle caratteristiche termiche della vostra scheda per migliorare l'affidabilità e le prestazioni.
• Servizi di test avanzati: Offrire una suite di test per convalidare le prestazioni e l'affidabilità della vostra PCB HDI, inclusi test elettrici, microsezioni e test ambientali.

Forniamo anche documentazione e risorse per aiutarvi a ottenere il massimo dalla vostra scheda PCB HDI. Ciò include manuali tecnici, guide alle migliori pratiche e note applicative che coprono una vasta gamma di argomenti pertinenti alla tecnologia delle PCB HDI.

Il nostro impegno per il vostro successo non finisce con la vendita della nostra scheda PCB HDI. Ci sforziamo di fornire supporto e servizi continui per garantire la vostra soddisfazione e le prestazioni a lungo termine del vostro prodotto.
